图纸介绍

别墅类型：独栋别墅                             高度类别：多层建筑

设计风格：现代风格                             结构形式：钢筋混凝土结构

图纸深度：施工图

内容简介：

现代风格2层独栋别墅CAD建筑施工图目录：别墅总面积为333.55平方米，一层面积为178.89平米，设有客厅、饭厅、厨房、卧室、卫生间以及车库，二层面积139.82平米，设有卧室2间卧室、卫生间，储物以及观景平台。建筑美丽大方，具有现代时尚气息。

部分资料展示：



立面图1



立面图1



立面图2



立面图2

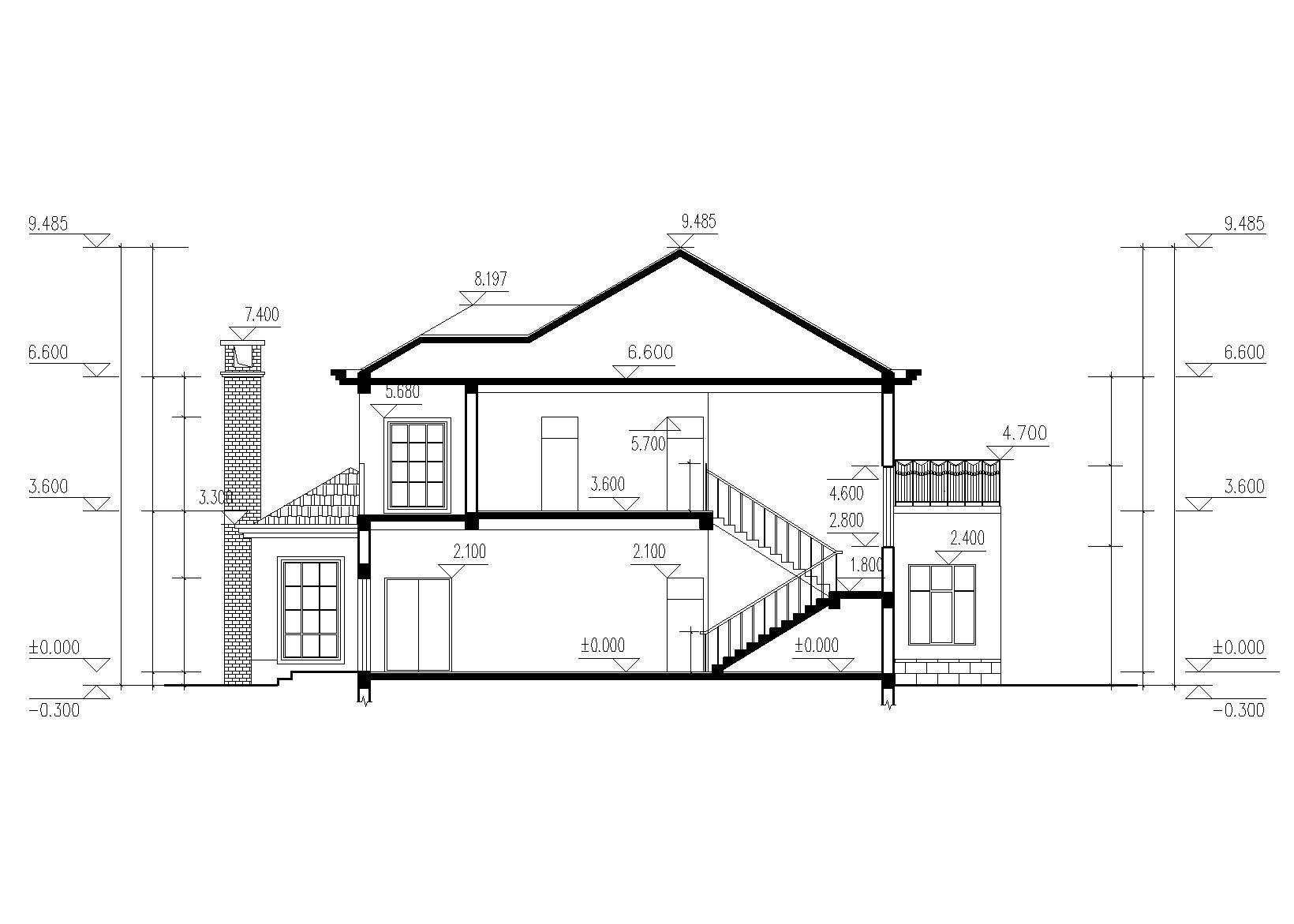

1-1剖面图



1-1剖面图



一层<a href=https://www.yitu.cn/su/7392.html target=_blank class=infotextkey>平面</a>图



一层平面图



二层<a href=https://www.yitu.cn/su/7392.html target=_blank class=infotextkey>平面</a>图



二层平面图



<a href=https://www.yitu.cn/su/7756.html target=_blank class=infotextkey>卫生间</a>详图



卫生间详图

现代风格2层独栋别墅CAD建筑施工图

ID：15792
软     件：sketchup 大     小：0.80MB 上 传 时 间：20191023 消 耗 积 分：30
下载模型 画效果图施工图 承接设计
