图纸介绍

别墅类型：独栋别墅，                         高度类别：多层建筑

设计风格：新中式风格                         结构形式：钢筋混凝土结构

图纸深度：施工图

内容简介：

新中式独栋别墅建筑施工图目录：该别墅占地面积为220.97平方米，建筑到檐口高度为6.75米，第一层设有入口玄关、工人房、餐厅、卫生间、车库，二层建筑面积是135.83平方米，设有进入式衣橱、主卧室、卧室、卫生间。

部分图纸展示：

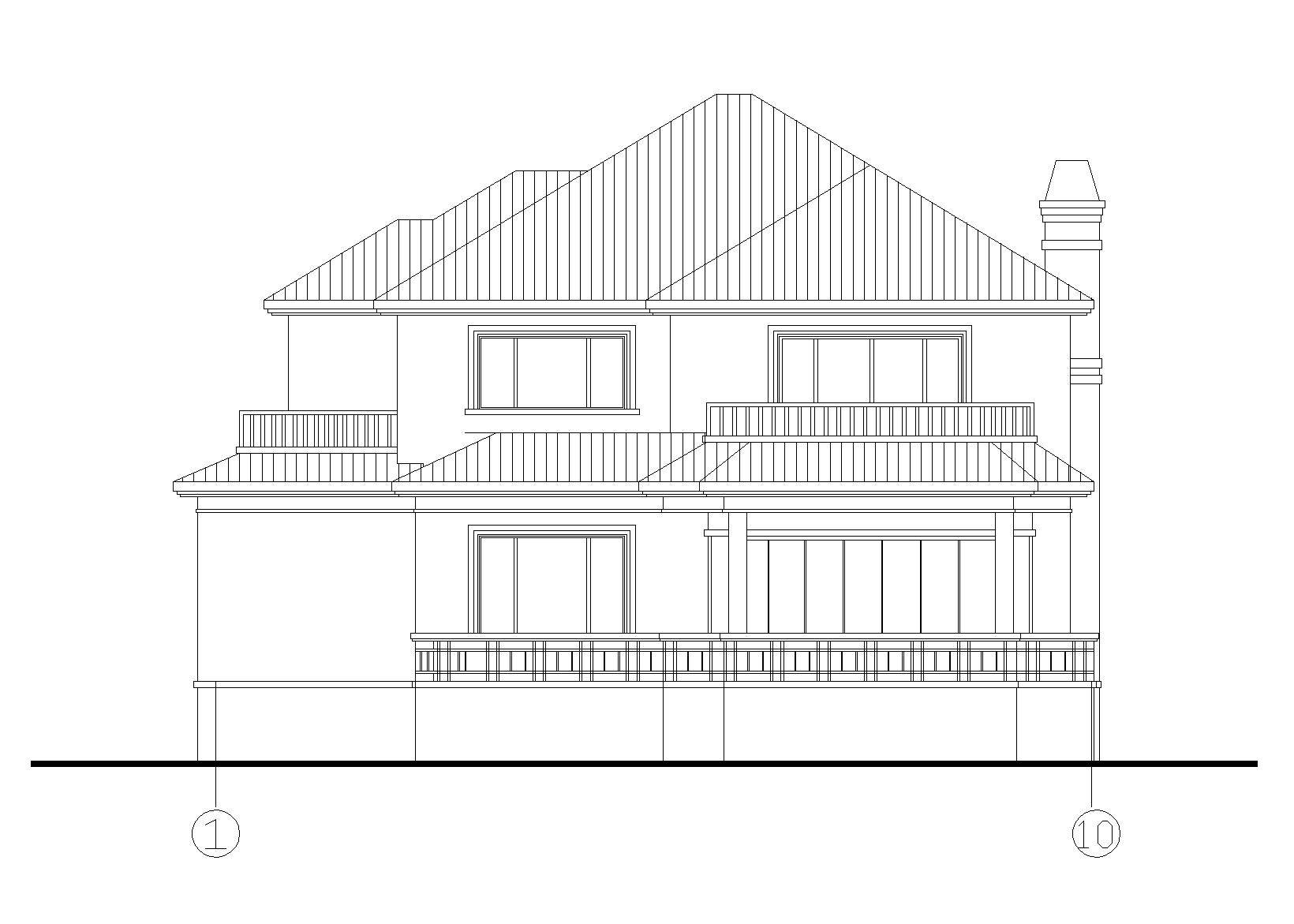

1-10立面图



独栋别墅建筑施工图 1-10立面图

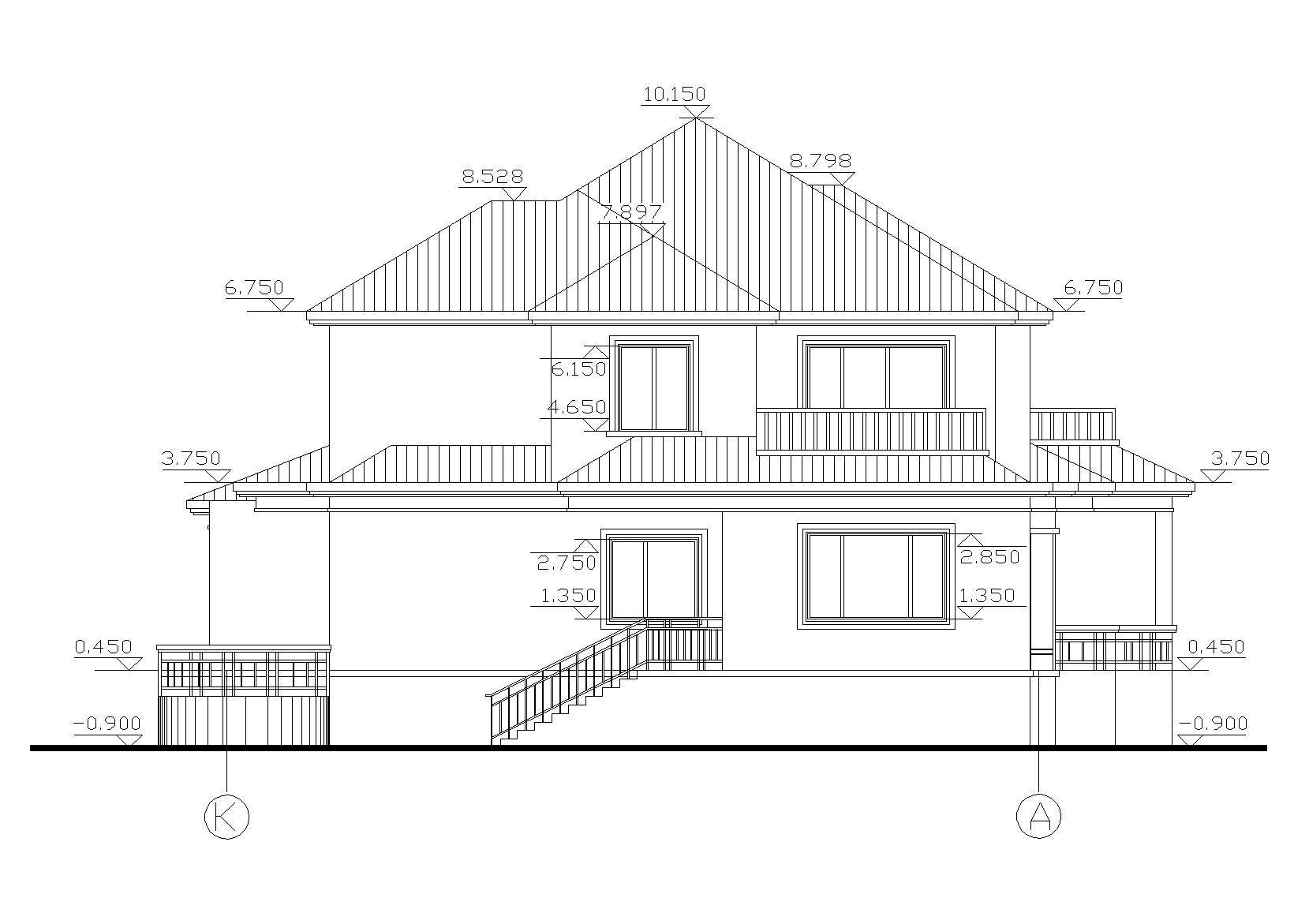

K-A立面图



独栋别墅建筑施工图 K-A立面图

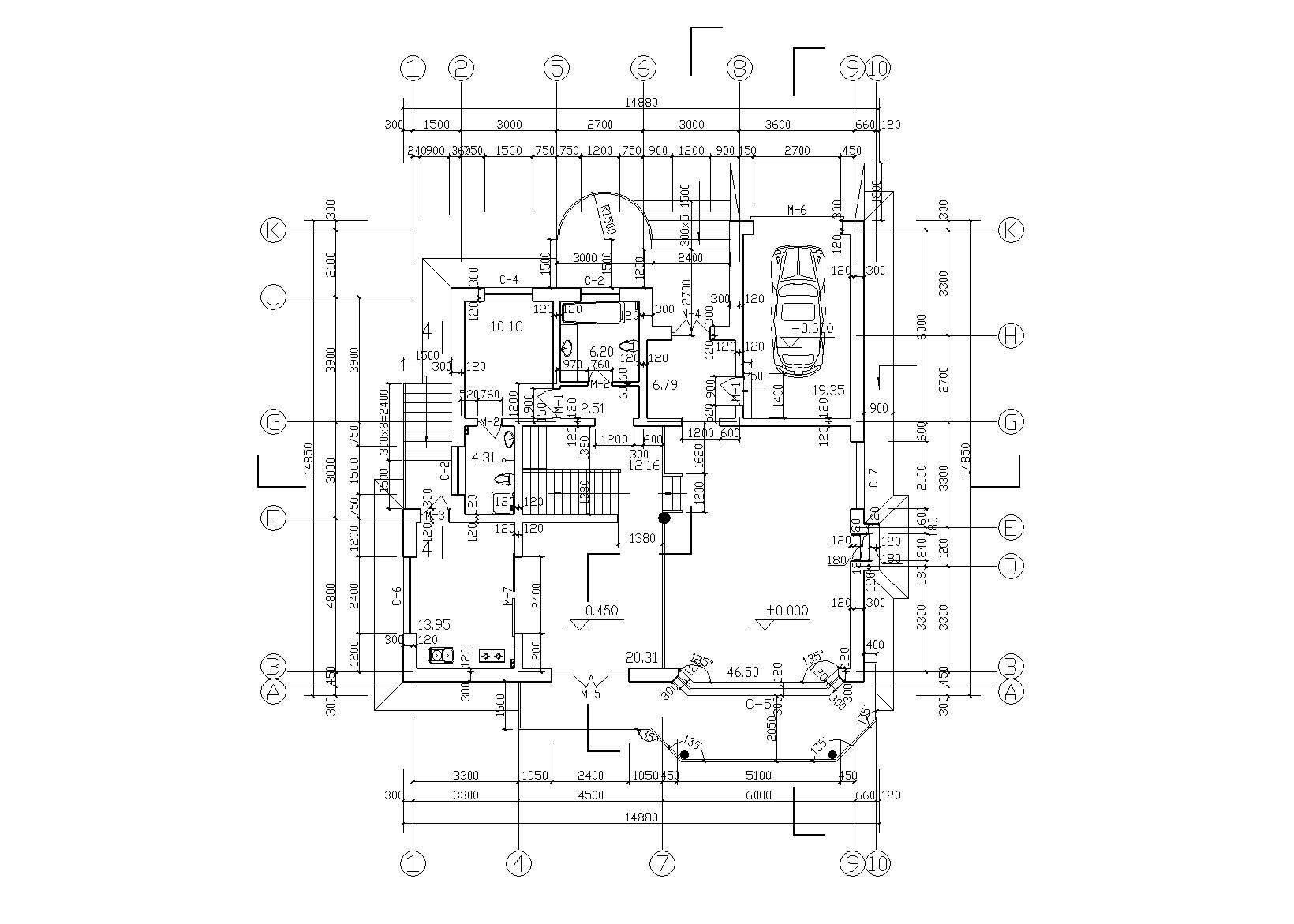

一层<a href=https://www.yitu.cn/su/7392.html target=_blank class=infotextkey>平面</a>图



独栋别墅建筑施工图 一层平面图



二层<a href=https://www.yitu.cn/su/7392.html target=_blank class=infotextkey>平面</a>图



独栋别墅建筑施工图 二层平面图



1-1剖面图



独栋别墅建筑施工图 1-1剖面图



3-3剖面图



独栋别墅建筑施工图 3-3剖面图

新中式独栋别墅建筑施工图

ID：15865
软     件：sketchup 大     小：0.30MB 上 传 时 间：20191023 消 耗 积 分：30
下载模型 画效果图施工图 承接设计
