图纸介绍

              建筑功能：办公,商业                                                高度类别：高层建筑

              建筑面积：1.09万㎡                                                 地上层数：11层

              地下层数：3层                                                          图纸深度：施工图

             设计时间：2016                                                         地下室用途：商业,车库,设备用房

              负荷等级：一级,二级,三级                                        接地方式：TN-S

              项目位置：广东                                                        强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全

             弱电设计：火灾自动报警系统本资料为深圳大型商业及办公塔楼强弱电施工图

一. 工程概况:

知名地产云城(四期)项目宗地位于深圳市南山区西丽街道同发南路西面,留光路南面,用地性质为商业服务业设施用地。宗地总用地面积1.09万平米,总建筑面积约为7.5万平米。项目由1栋高层商业及地下室组成,地上1~7层为集中商业,八层以上分为A、B塔楼,A塔为14层,建筑幕墙高度为74.80米(屋面结构标高为68.00),B塔为11层,建筑幕墙高度为59.10米(屋面结构标高为54.50);地下室共三层,其中地下一层主要功能为商业,地下二层及地下三层为停车库及设备用房区。本项目建筑类别为1类高层民用建筑,设计使用年限为50年。本工程地下一层设2个低压变配电房,1个柴油发电机房。本期在地下一层设弱电机房,1层设置1个消防控制室;服务整个四期项目;消防控制室有直通室外通道的出口。

二. 设计范围及内容:

设计内容包括本工程红线范围内的以下部分:

1. 10/0.4kV配变电系统;

2. 电力及照明配电系统;

3. 防雷及接地系统;

4. 电梯等建筑、水、暖通专业自带设备仅提供电源设计;

5. 室外环境照明、泛光照明等详专业公司设计图册;

6. 有二次装修要求的场所,本设计将电源引至配电箱。二次装饰设计时照明负荷及应急

照明容量不能超过本设计预留的值。照明功率密度不能大于"强条"规定值。

7. 柴油发电机房的消音及烟气处理由环保公司设计、施工,本设计仅预留位置及条件等。

三、弱电： 火灾探测报警系统

部分图纸展示：

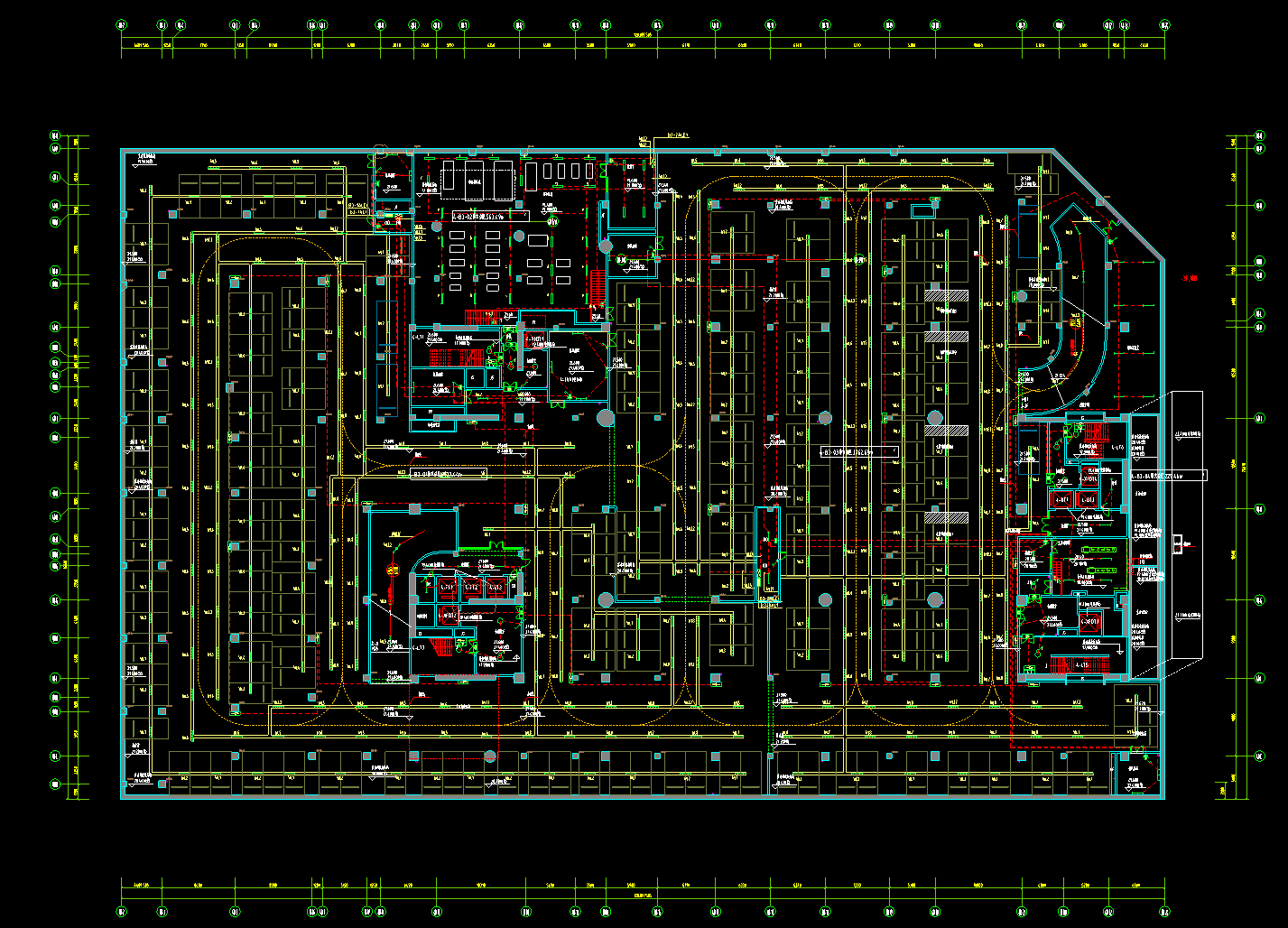

地下三层电力平面图

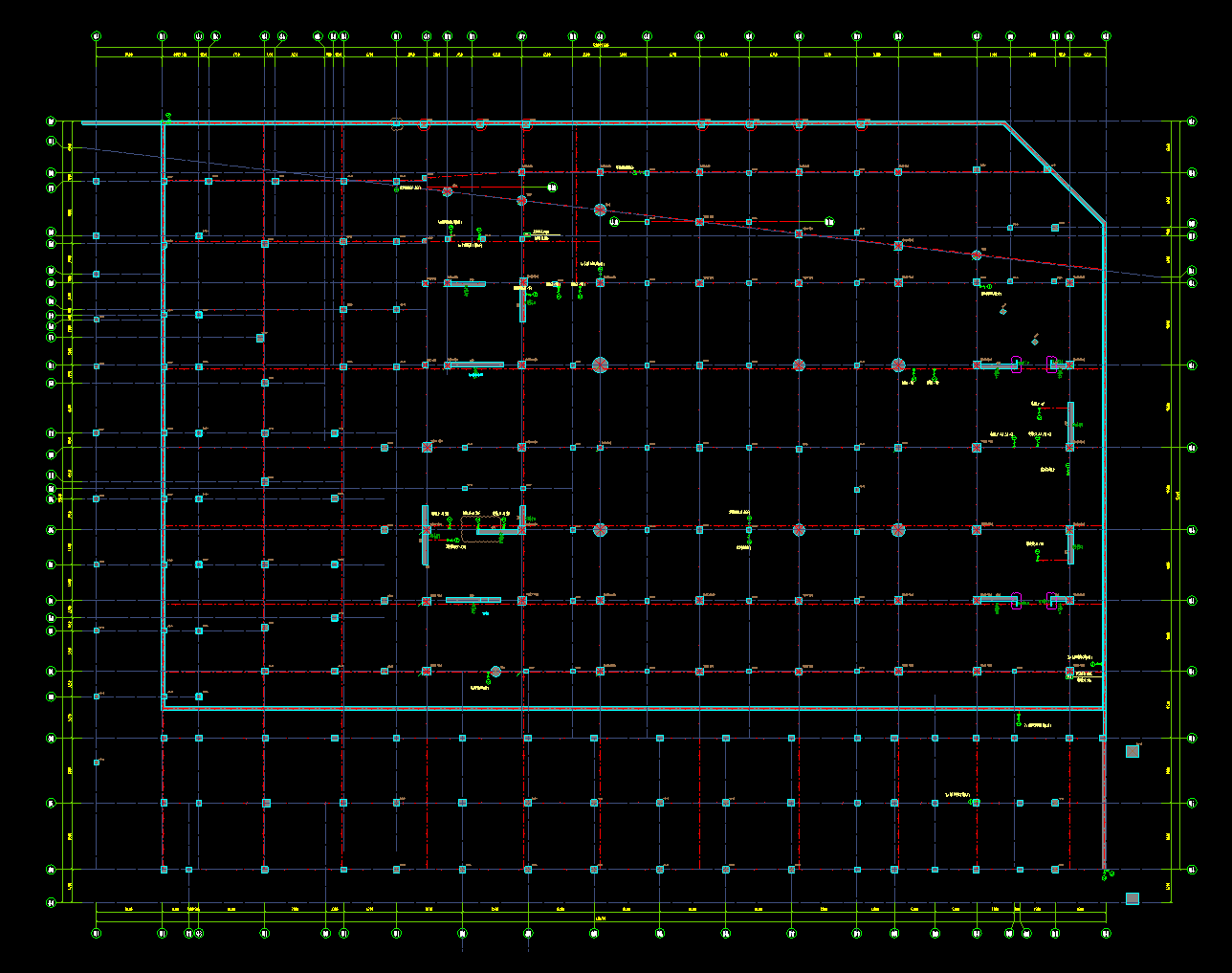

地下二层电力平面图

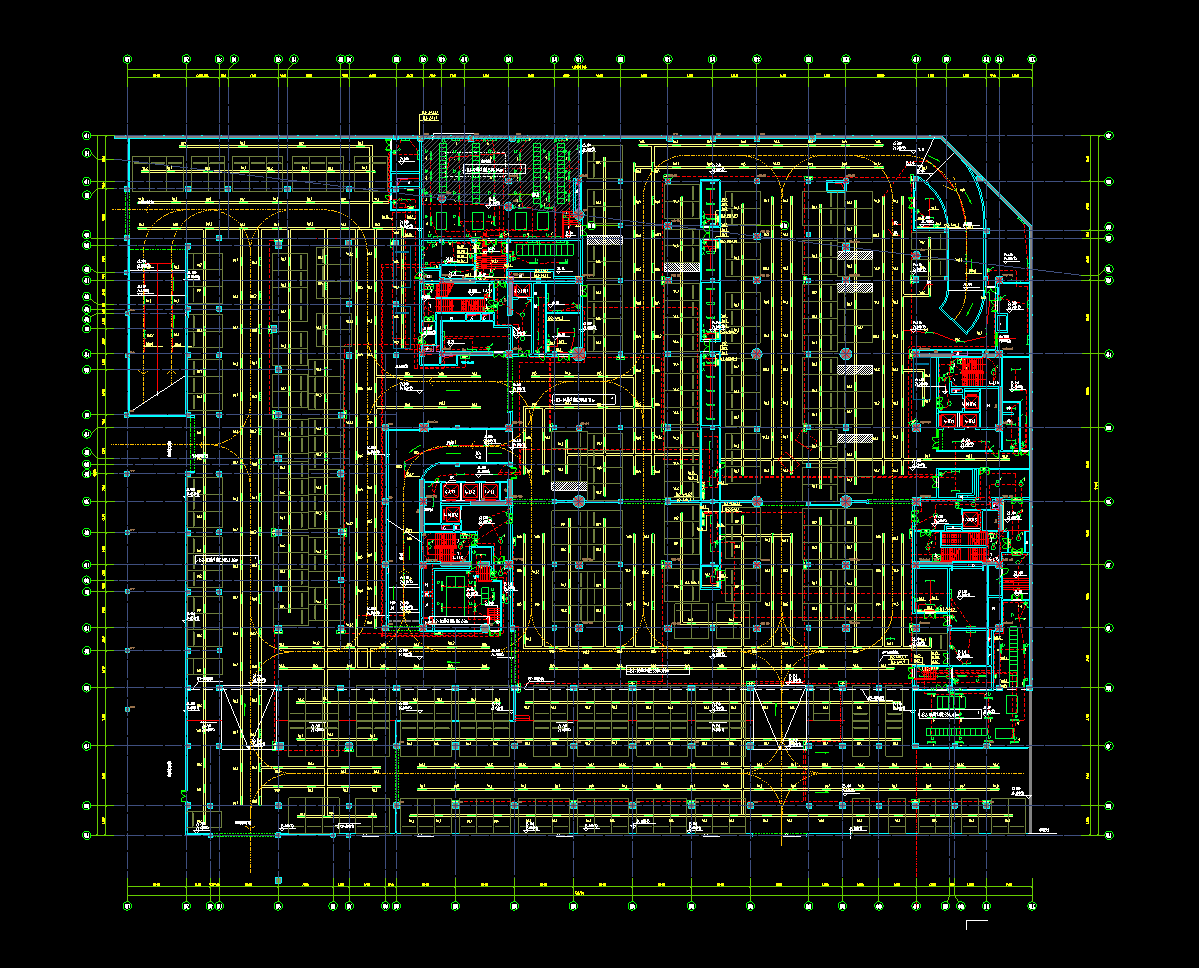

地下一层照明平面图

-一层照明平面图

二层照明平面图
