图纸介绍

              建筑功能：广播电视                                      高度类别：高层建筑

              图纸深度：施工图                                          图纸张数：22张

              设计时间：2019                                             接地方式：TN-S

              项目位置：福建                                               强电设计：低压配电,接地安全

本资料为媒体中心配电工程设计图纸(2019.8)

一、 工程概况

供电系统概况及负荷情况

该工程为二期配电项目,新建开闭所及配电房。

新建工程变压器装机容量2*1600+2*1250=5700KVA, 用电性质为电视大楼用电。

供电方案及高低压系统运行方式

根据供电方案,本工程变压器新增装机容量为5700kVA,安装2*1600KVA+2*1250KVA共4台变压器,详见设计图。

开闭所10KV系统为双电源供电,单母线分段,设置备自投,高供高计。

第一路主用电源:供电容量****kva,由******引接供电。

第二路主用电源:供电容量****kva,由******引接供电。

10KV系统电气主接线方式:采用单母线分段接线;10KV电源采用二回路电源供电,互为备用的的运行方式。0.4KV系统采用单母线分段互为备用接线方式,配置柴油发电机作为备用应急电源。

部分图纸展示：

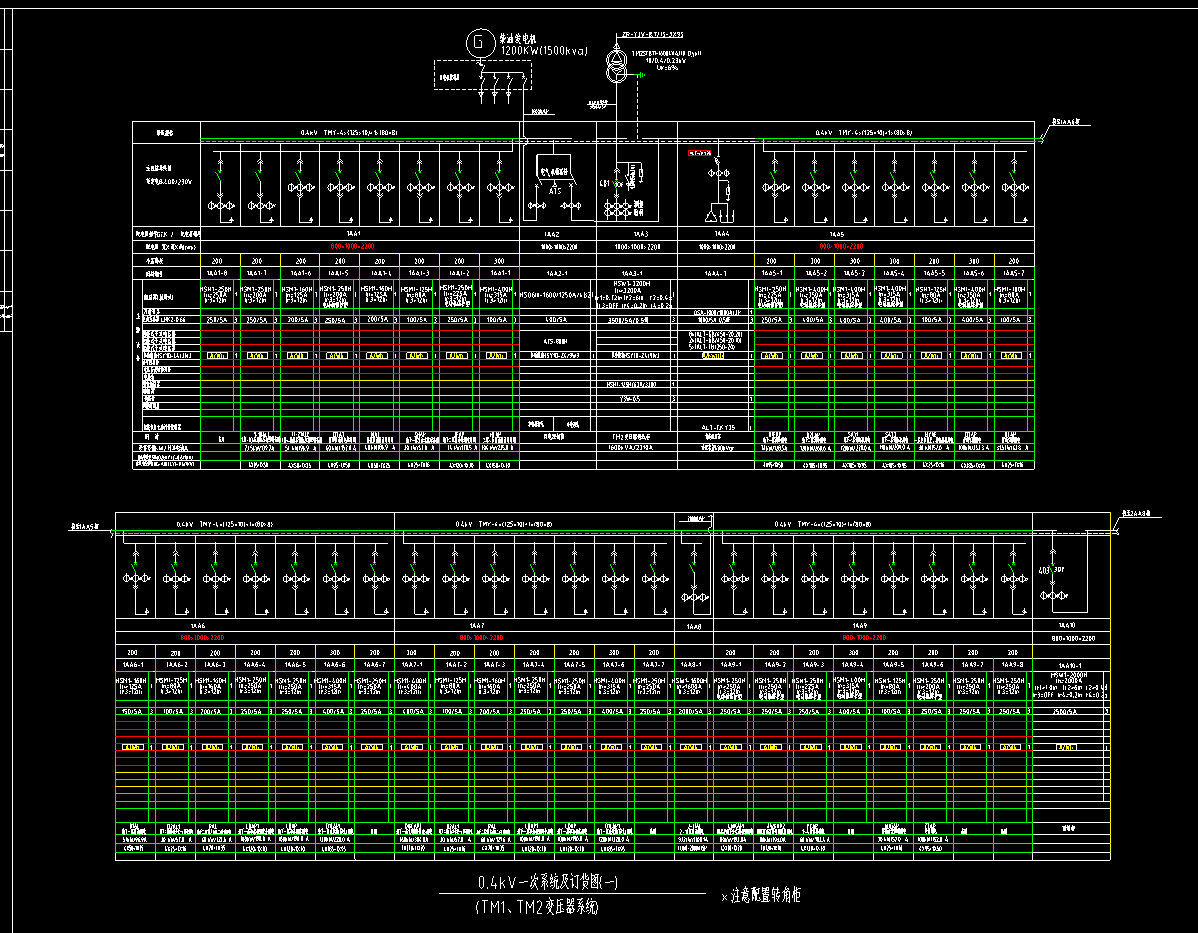

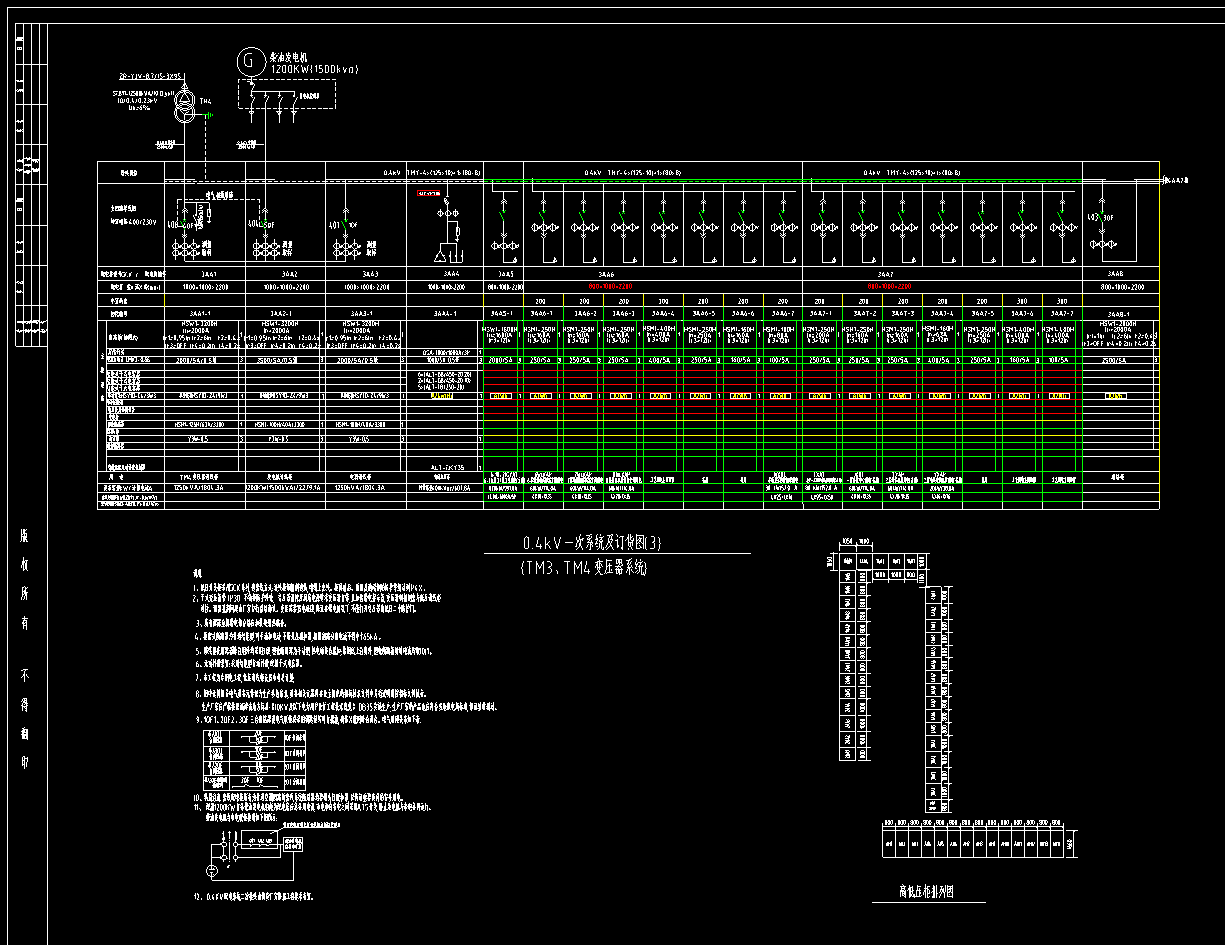

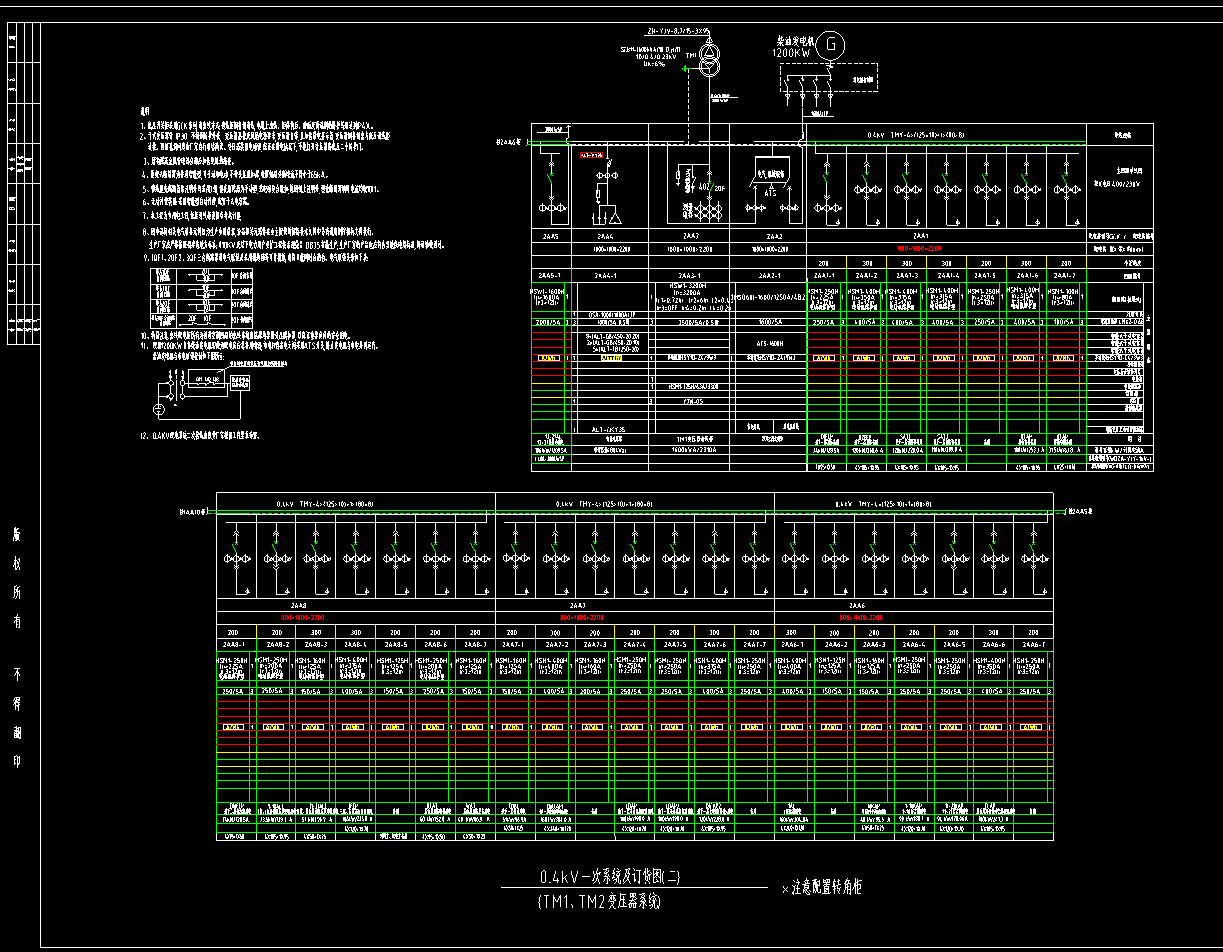

系统图

平面布置图

接地布置图

平面图

平面图

平面图
