图纸介绍

             建筑功能：商业                                                        高度类别：多层建筑

             结构形式：其他结构                                                 建筑面积：1224.56㎡

            地上层数：3层                                                           图纸深度：施工图

            设计时间：2019                                                         负荷等级：三级

             防雷等级：第二类                                                     项目位置：山西

            强电设计：供配电系统,应急电源,低压配电,电气照明,建筑物防雷,接地安全,其它

            弱电设计：综合布线系统,通信系统,信息网络系统,其它

本工程为山西省某小区配套商业楼。总建筑面积1224.56m²，地上部分面积为：1224.56m²，占地面积516.11m²。建筑层数为地上3层，规划建筑高度13.1m，防火建筑高度12.7m。建筑结构形式为框架结构，使用年限为50年。建筑设计等级分类为多层公共建筑，建筑用途是商业及附属用房，首层为商业，二、三层为附属用房。

一、设计范围

低压用电设备的配电;照明及应急照明系统;电话、宽带网络;防雷和安全接地系统等

二、图纸特点

本项目为商业及附属用房建筑电气设计，专业性适中，复杂程度中等。此套图纸内容基础全面，图面清晰美观，排布一目了然，非常适合电气专业的学生、职场新人以及设计院、设计公司广大人员参考学习。

部分图纸展示：

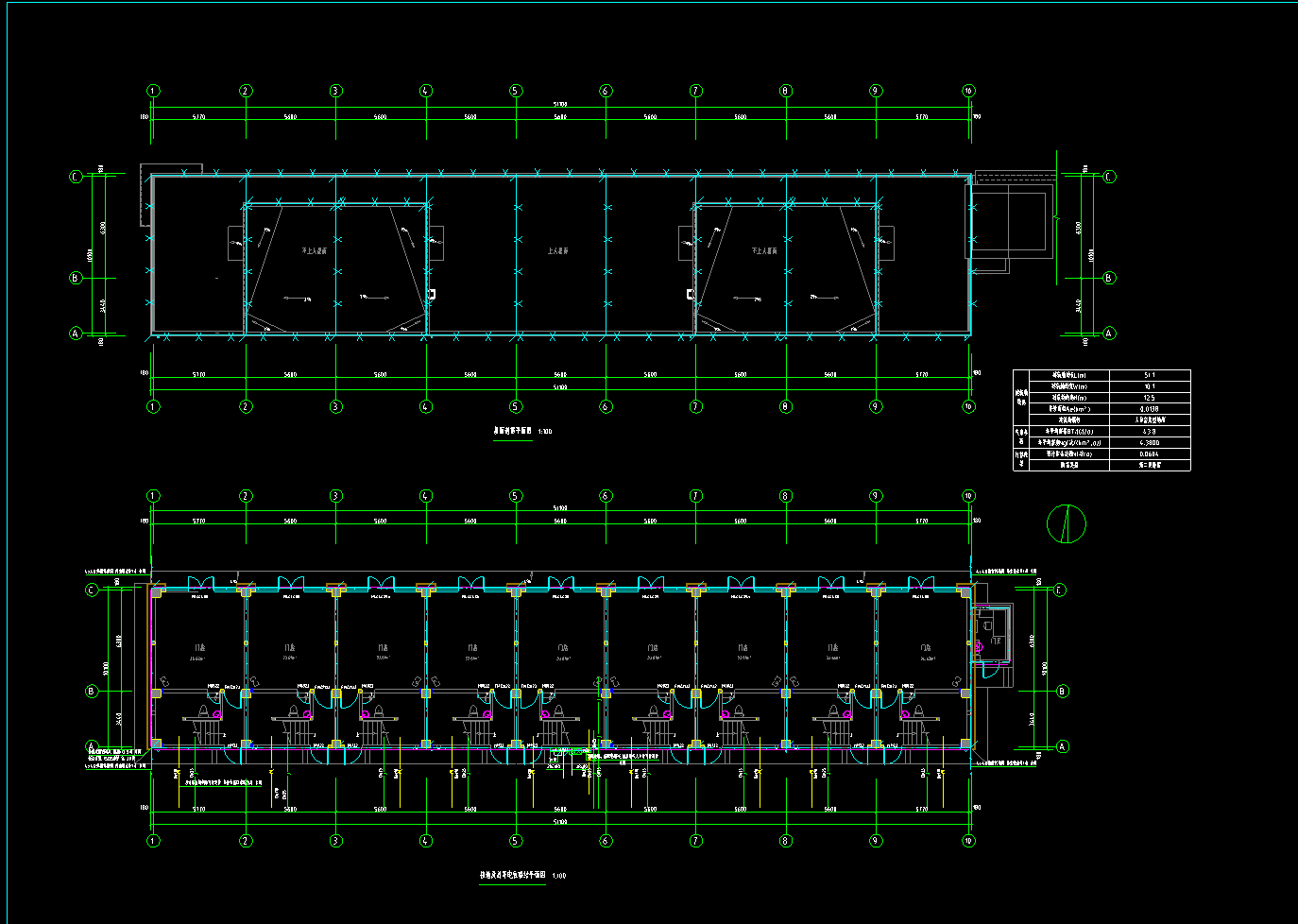

屋面避雷平面图

系统图

系统图1

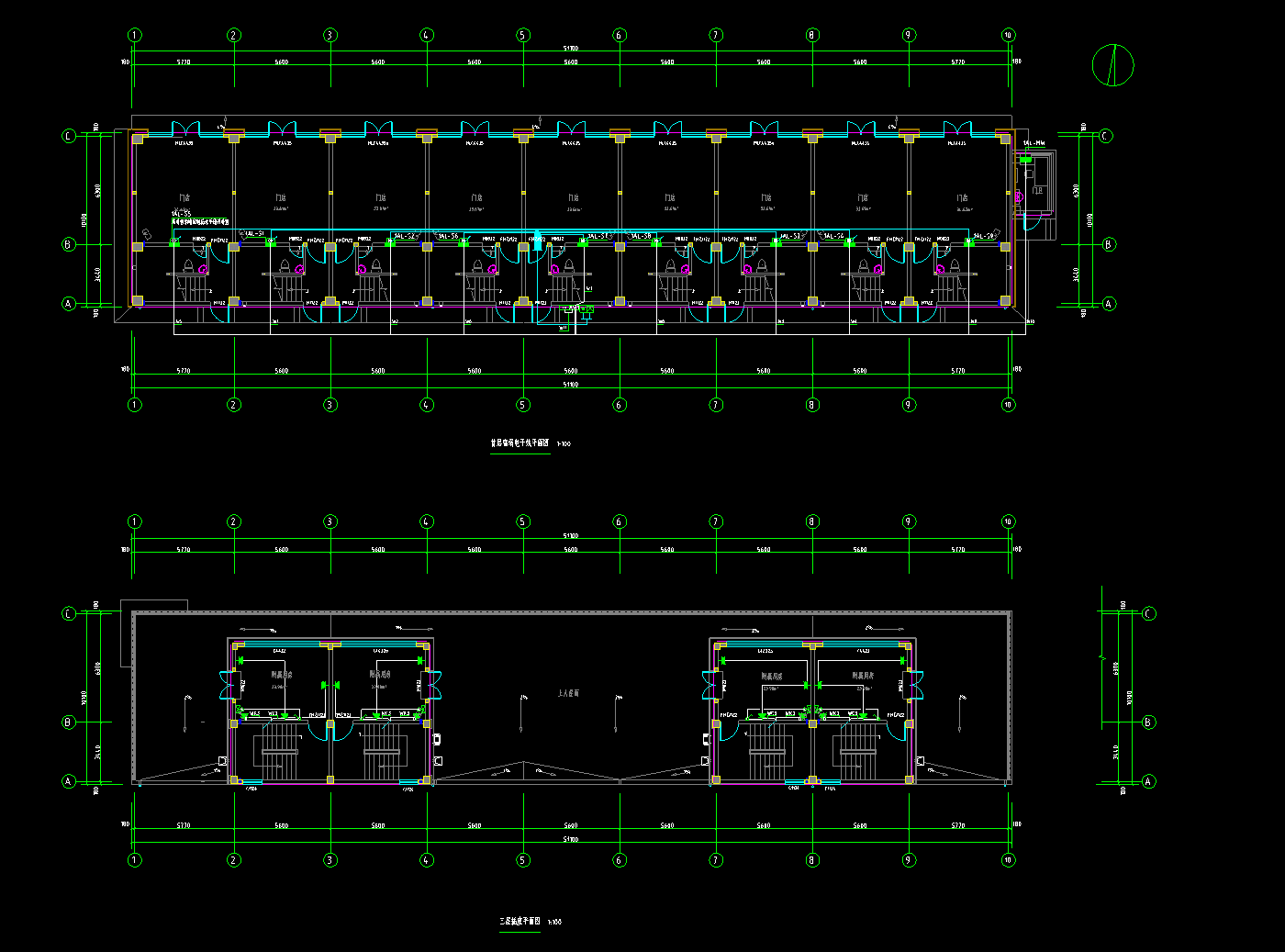

应急照明以及弱电平面图

应急照明以及弱电平面图

照明平面图
