图纸介绍

             建筑功能：体育                                               结构形式：钢筋混凝土结构

            建筑面积：23328㎡                                         图纸深度：施工图

            图纸张数：162张                                              设计时间：2013

             负荷等级：一级                                               项目位置：国外

内容简介：

本工程为刚果体育中心项目，共五层，总建筑面积为23328㎡。设计内容：变配电系统、电力配电系统、照明系统、建筑物防雷、接地系统及安全措施。图纸类型：DWG。

图纸目录：

设计说明、图例及主要设备表

高低压供电单线系统图

高压供电系统图

竖向干线系统图

低压配电系统图

变配电室详图附件

控制原理图

变配电室设备布置图

部分图纸展示：

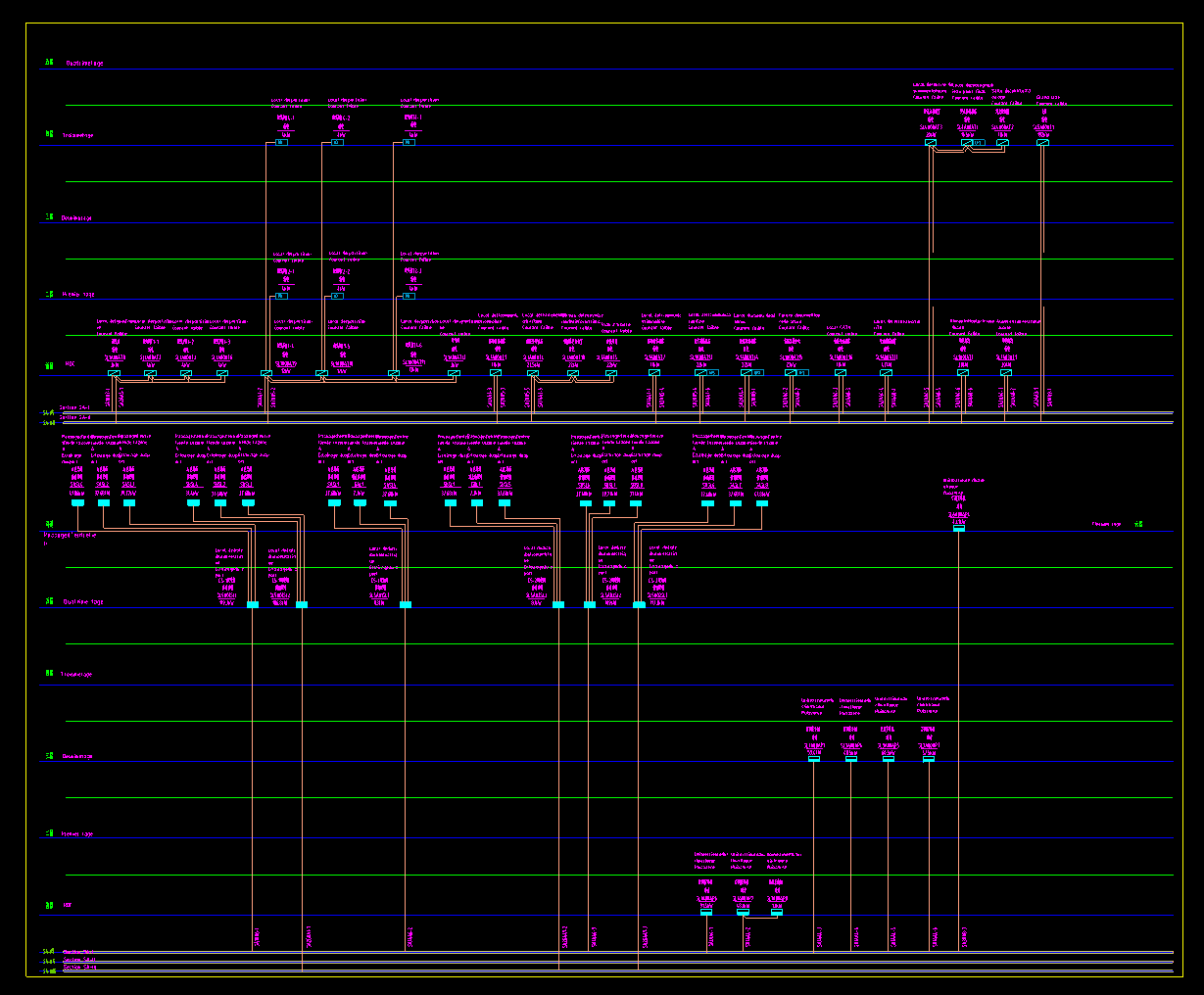

STA-E-202 竖向干线系统图二.png



竖向干线系统图二



STA-E-203 竖向干线系统图三.png



竖向干线系统图三

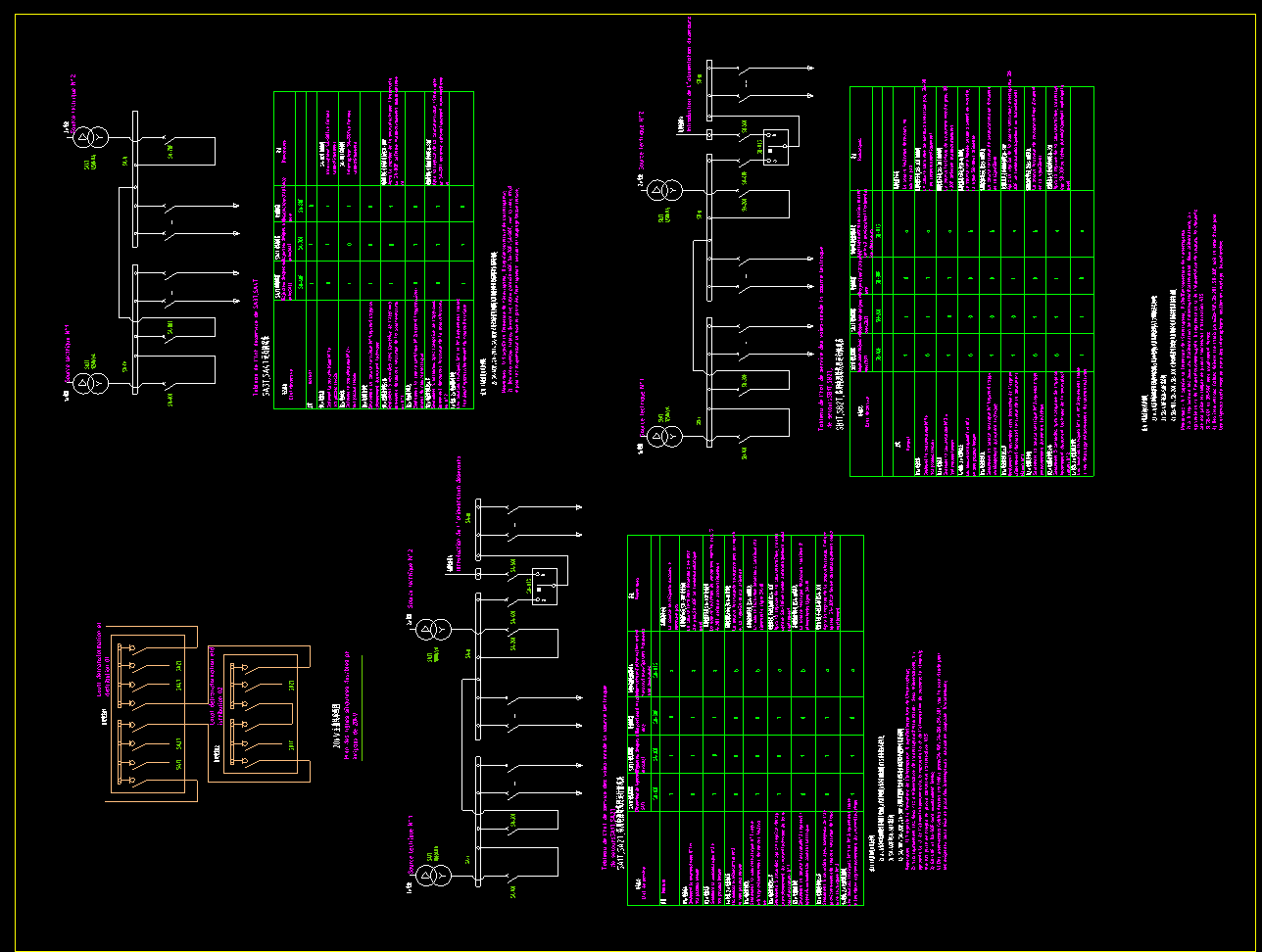

STA-E-212 低压配电系统图二.png



 低压配电系统图二



STA-E-213 低压配电系统图三.png



低压配电系统图三



STA-E-501 变配电室设备布置<a href=https://www.yitu.cn/su/7392.html target=_blank class=infotextkey>平面</a>图一.png



变配电室设备布置平面图一

[刚果]国外体育中心项目体育场电气全套施工图，电气CAD施工图纸下载

ID:25360

软件：CAD2008 大小：778.00M 上传时间：20200710
