图纸介绍

              建筑功能：住宅                                                         高度类别：多层建筑

              结构形式：钢筋混凝土结构                                        建筑面积：12405.6㎡

              地上层数：5层                                                            地下层数：1层

              图纸深度：施工图                                                       图纸张数：66张

              设计时间：2016                                                          地下室用途：设备用房

               负荷等级：二级                                                          防雷等级：第二类

                项目位置：浙江                                                         强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全

                弱电设计：火灾自动报警系统,入侵报警系统,综合布线系统,通信系统

一、工程概况

1.1.1 工程位于宁海桃源街道兴海北路东侧，国家文教用品质量监督检验中心以北。为宁海职工之家。

1.1.2 总建筑面积12405.6平方米(地上12102.8平方米，地下392.8平方米)，包括职工服务中心、职工业余学校和工人文化宫。地下1层，主要功能为水泵房;地上5层，建筑高度23.2m，属多层建筑，室外消防用水量30L/s 。耐火等级为一级。结构型式为框架结构。

· 10kV电源采用双路进线，一用一备运行，本工程电源直接就近从市政电网引入。

· 变电所共1座，设于职工服务中心地上一层。

· 消防控制室共1处，设在职工业余学校地上一层。

· 本工程消防水池水泵房设在职工业余学校地下一层。

二、设计范围

2.1 本项目设计包括以下内容：10/0.4 kV变、配电系统、电力配电系统、照明系统、建筑物防雷、接地及安全系统、火灾自动报警系统、绿色(节能)设计等。

2.2 与其它专业设计的分工

2.2.1 室外照明系统，由专业设计单位设计，本设计仅预留电源容量。

2.2.2 有特殊设备的场所(例如电梯机房等)，本设计仅预留配电箱并注明用电量。

2.2.3 本项目需二次装修的场所(如走廊、门厅等)，具体的照明、插座等电气设计由装修设计单位负责，本设计仅预留配电箱及容量。

2.2.4 智能化系统由专业单位负责设计。

2.2.5 电源分界点为一层变电所高压电源进线柜内进线开关的进线端。本设计提供此线路进入本项目建设红线范围内的路径。

部分图纸展示：

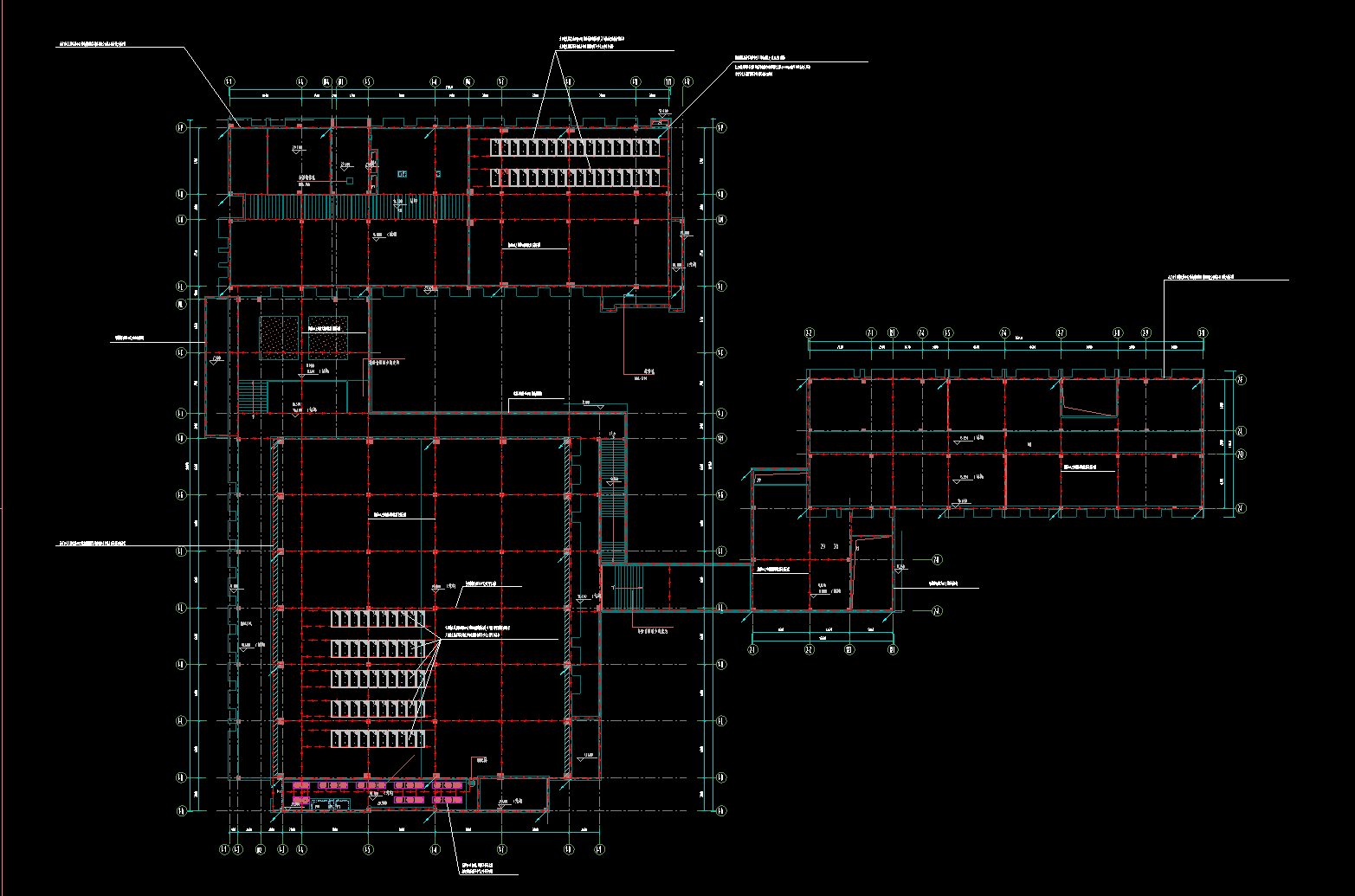

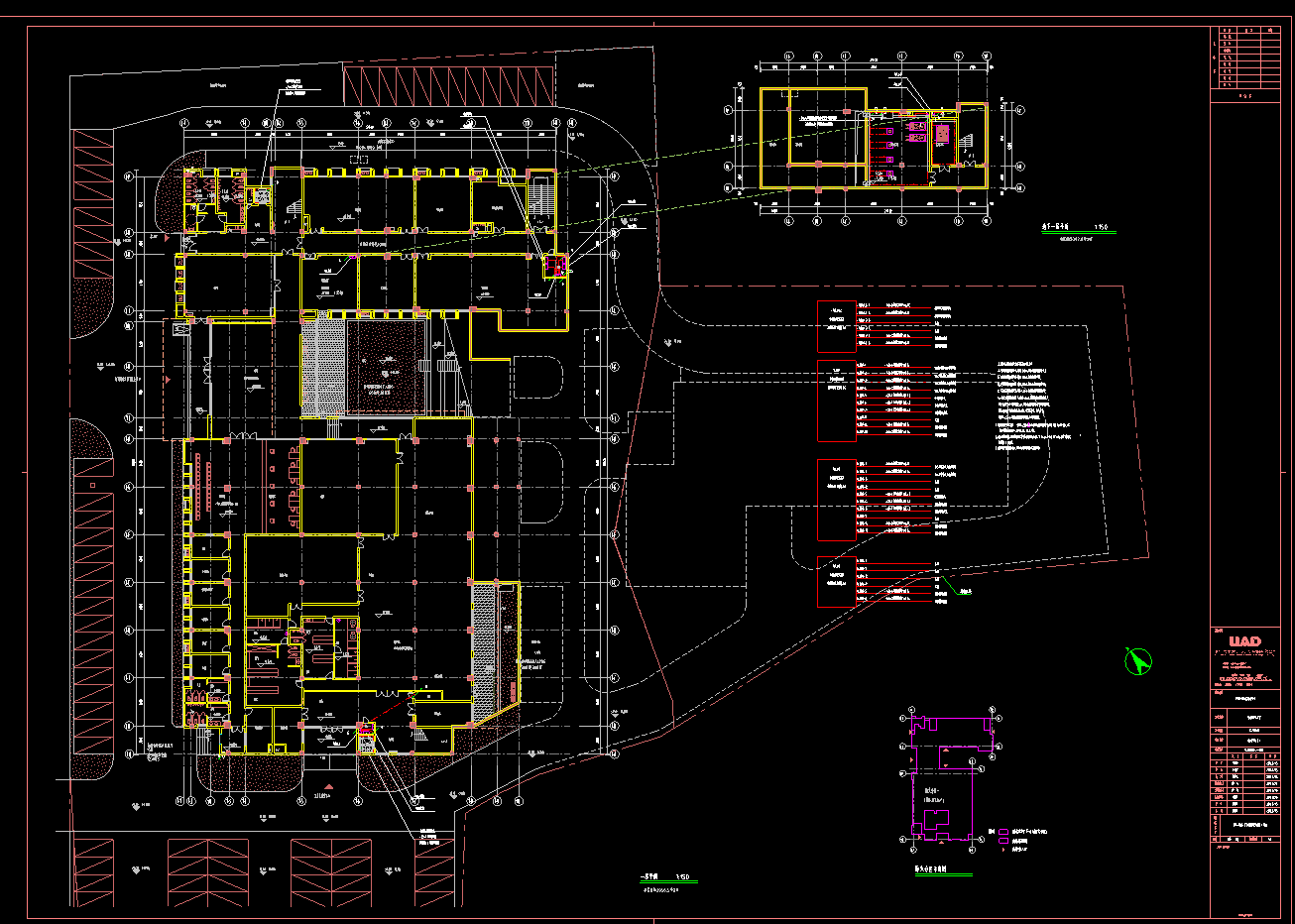

宁海职工之家-电气-说明变配电

宁海职工之家-电气-系统图

配电系统图

一层配电箱系统图

一层配电箱系统图
