图纸介绍

               建筑功能：住宅,办公,教育,体育                                                  高度类别：高层建筑

              结构形式：钢筋混凝土结构                                                          建筑面积：119587㎡

              地上层数：4层                                                                             图纸深度：施工图

            负荷等级：一级,二级,三级                                                             防雷等级：第二类

             接地方式：TN-S                                                                          项目位置：山西

            强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制

           弱电设计：火灾自动报警系统,入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,建筑设备监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,扩声系统,会议系统,信息网络系统,公共信息显示系统,智能化集成,机房工程,呼应信号及信息显示。

本资料为山西某中学新建校区建筑群电气专业施工图，本工程设计包括各单体的照明、电力、防雷、接地、综合布线系统、计算机及通信网络系统、卫星及有线电视系统、安全防范系统、建筑设备监控系统、公共信息显示系统、校园一卡通系统等。

部分图纸展示：

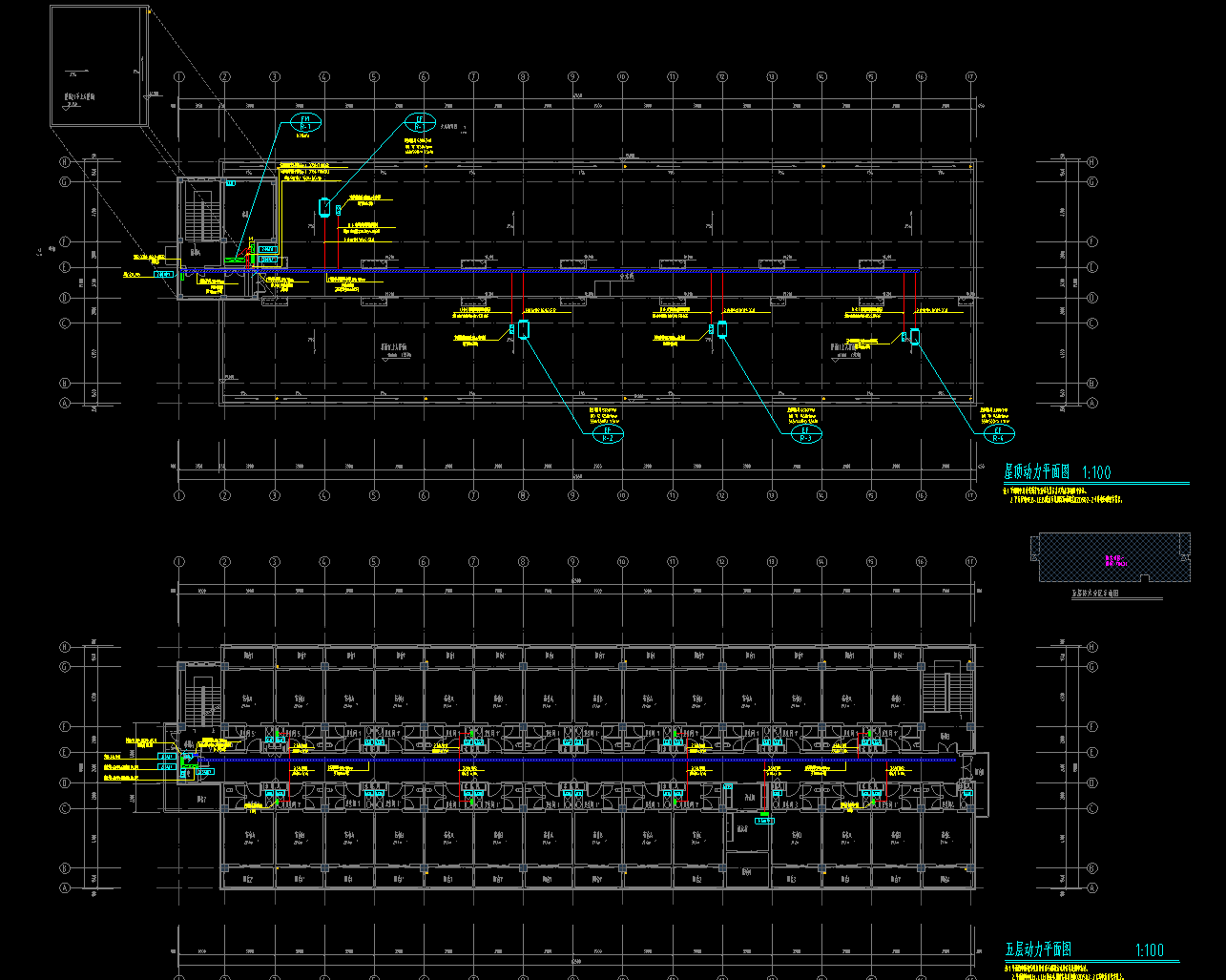

动力平面图

照明平面图

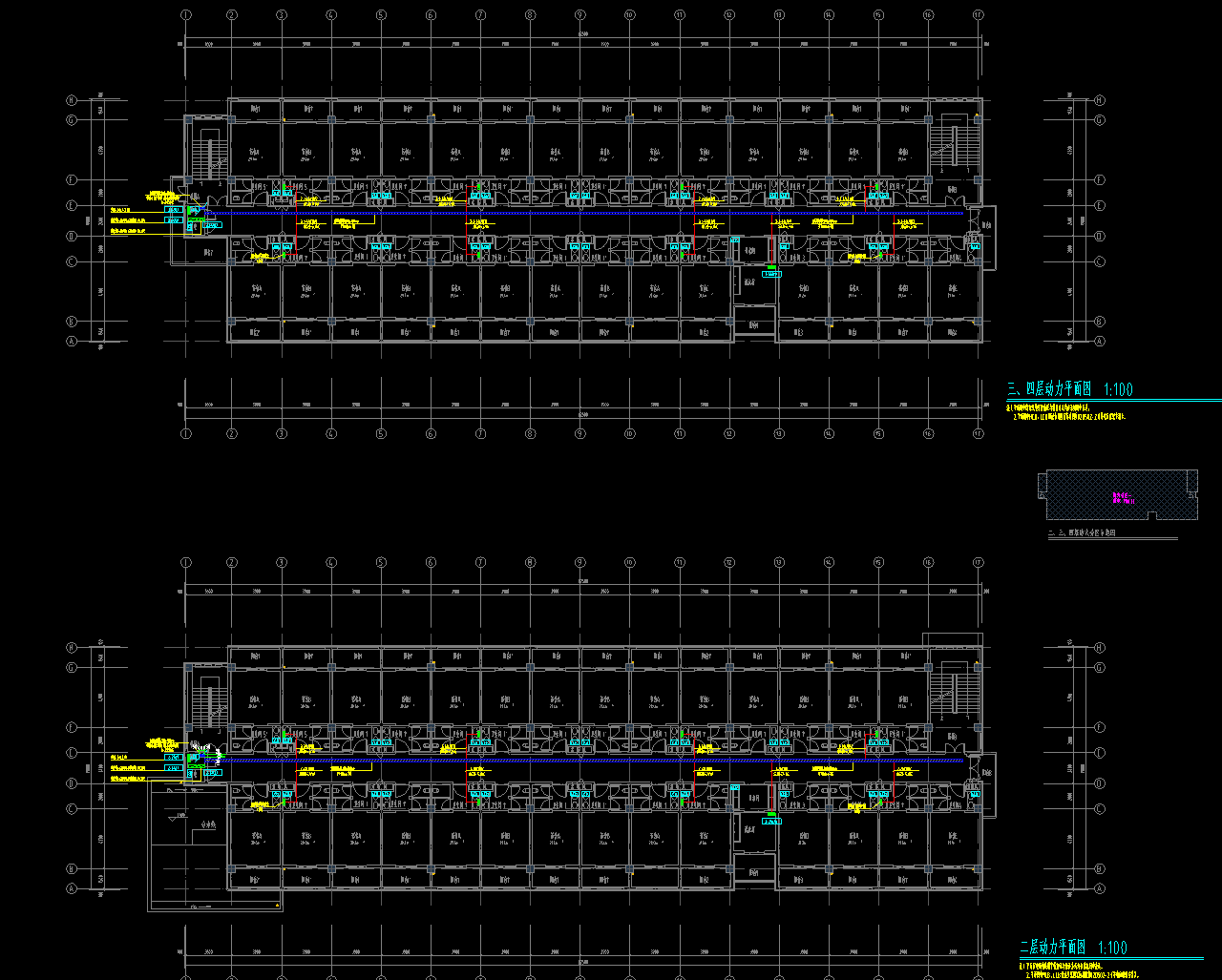

二层照明平面图

照明平面图

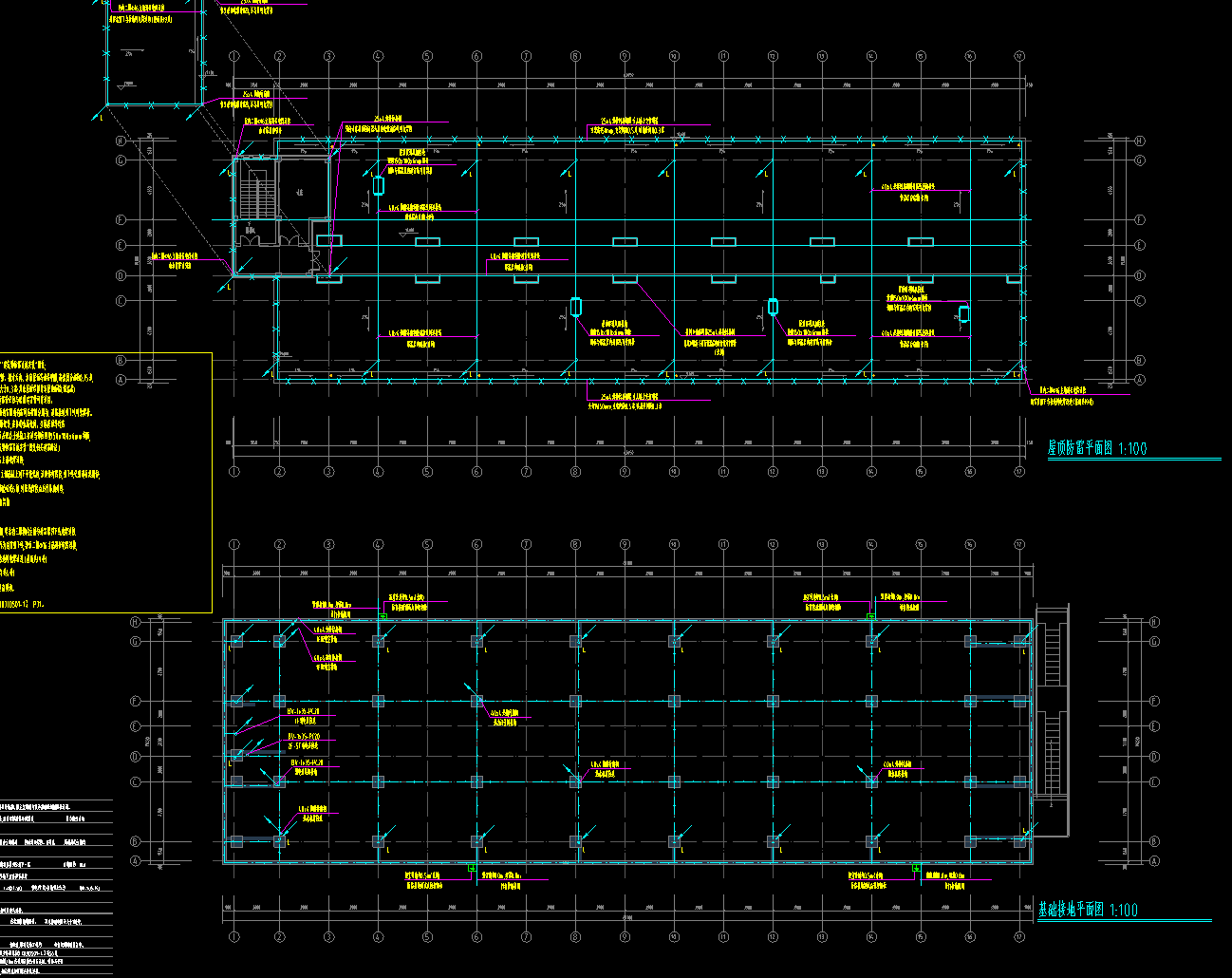

平面图
