图纸介绍

              建筑功能：住宅,餐饮                                                           高度类别：多层建筑

              结构形式：钢筋混凝土结构                                                  建筑面积：2107.96㎡

              地上层数：2层                                                                      图纸深度：施工图

              设计时间：2018                                                                    负荷等级：三级

               防雷等级：第三类                                                                 火灾保护分级：二级

               接地方式：TN-C-S                                                               项目位置：吉林

                强电设计：供配电系统,应急电源,低压配电,电气照明,建筑物防雷,接地安全

                弱电设计：火灾自动报警系统,入侵报警系统,视频监控系统,巡更管理系统,综合布线系统,通信系统,广播系统本资料为吉林综合办公楼电气设计图纸，设计范围包括(1)供配电系统; (2) 照明及应急照明系统;(3) 防雷接地系统;(4)弱电系统(详见弱电说明)。

部分图纸展示：

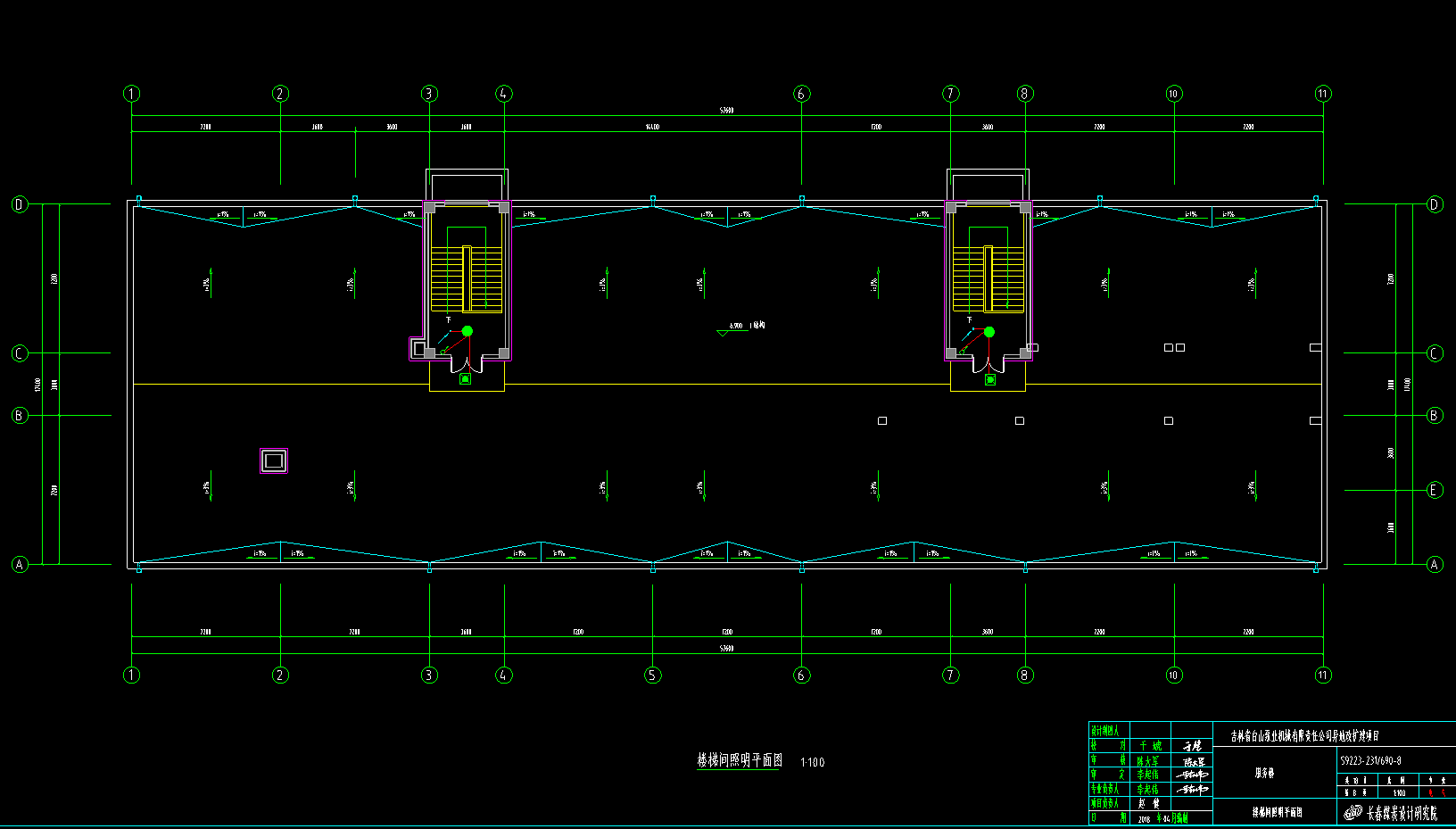

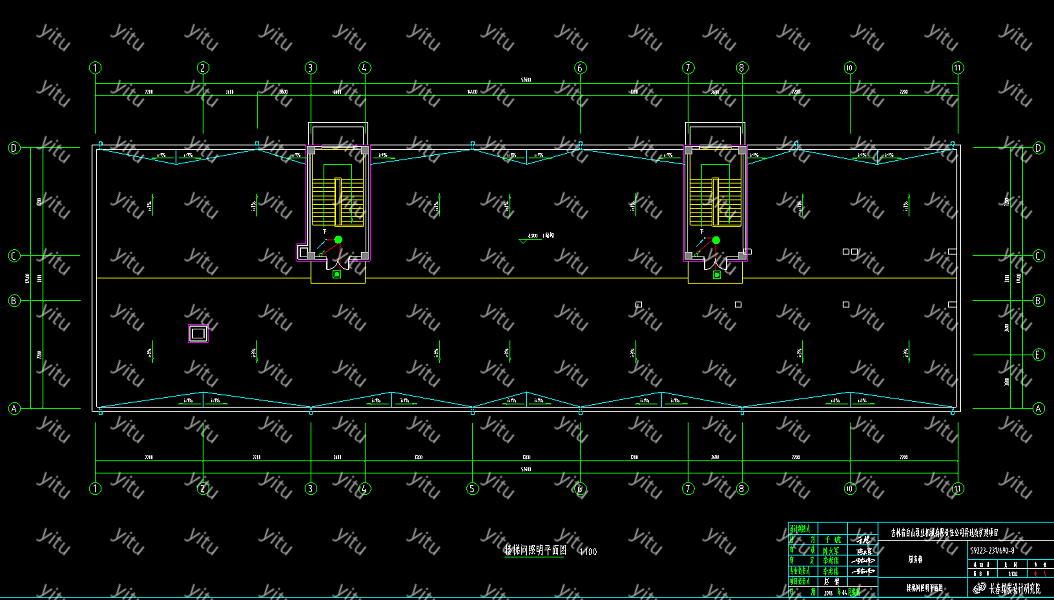

屋顶防雷平面图

一层插座平面图

二层插座平面图

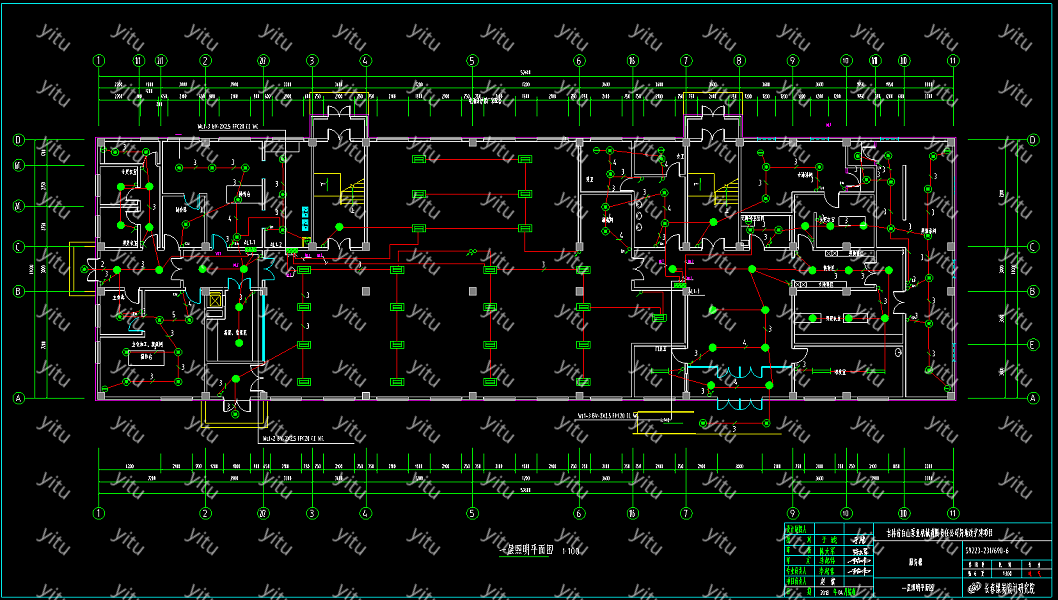

二层平面图

一层干线以及接地平面图

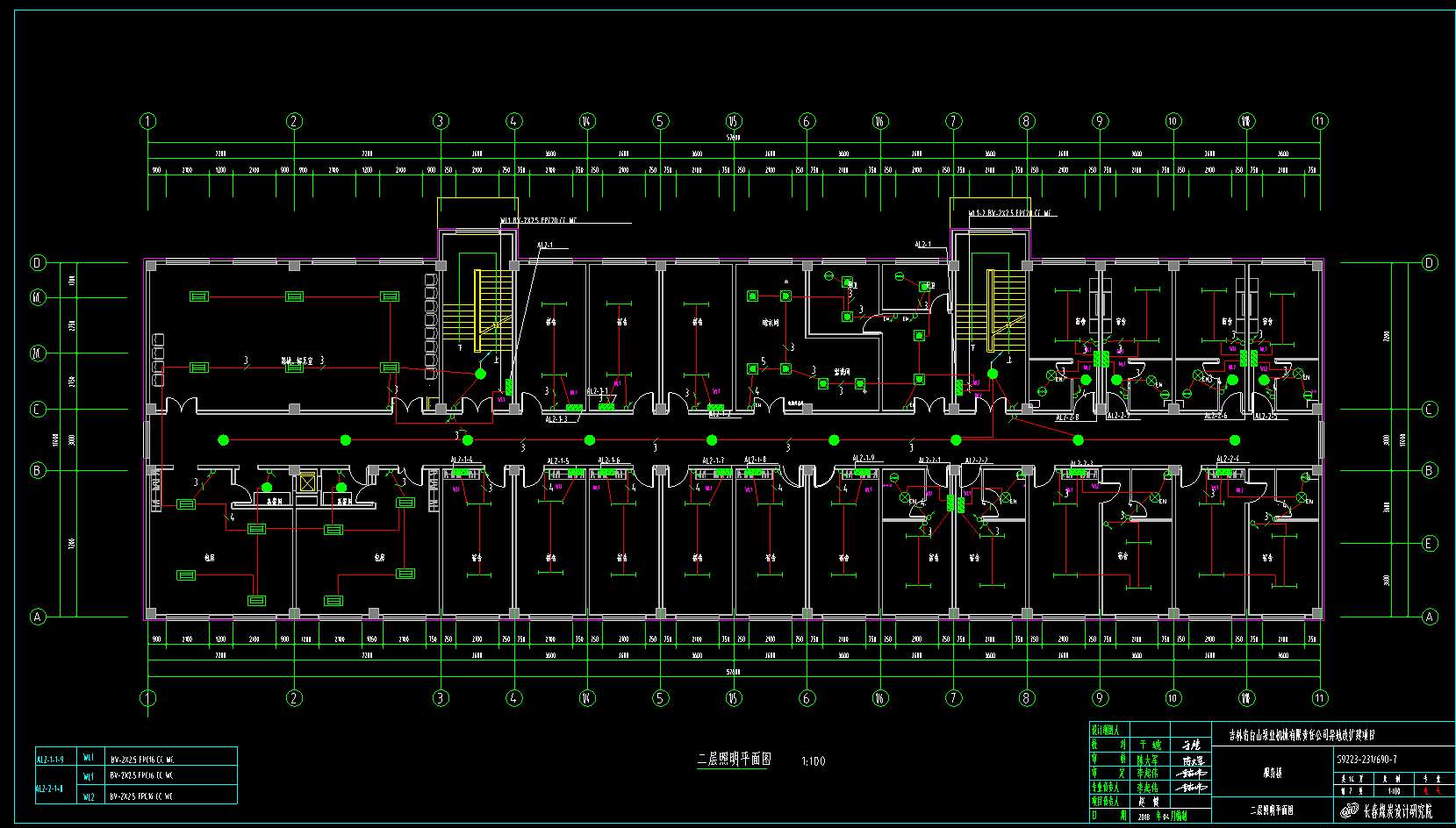

二层干线平面图
