图纸介绍

             建筑功能：体育                                              建筑面积：22645㎡

             图纸深度：施工图                                           负荷等级：二级,三级

             防雷等级：第二类                                           接地方式：TN-S

             项目位置：湖南                                               强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全,其它

弱电设计：火灾自动报警系统,入侵报警系统,视频监控系统,建筑设备监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统,智能化集成,机房工程,其它

本项目为湖南省某市体育中心。整个工程主要包括一个30000 座的体育场，一个5438 座的体育馆和一个1000 座的游泳馆。本工程一期为5438座的中型体育馆(乙级)，以及配合体育馆项目运行而建设的能源中心等配套设施，本项目位于基地的东南侧。项目建成后可承担地区运动会、国内单项体育赛事，满足篮球、排球、羽毛球、乒乓球、手球、体操比赛和训练等需要，且具备举行相当规模的会展、集会、庆典、文艺演出和全民健身等功能。总建筑面积22645平方米，建筑高度28.0米。

一、设计范围

强电部分：

1)本工程强电设计内容主要包括：

体育馆及能源中心供配电系统;电力、空调和照明配电系统;

防雷、接地系统及安全措施;防火剩余电流动作报警系统;

2)经同当地供电部门协调，由电业分别从就近的110KV及220KV上级变电站引入独立的10KV电源(共二路)，作为本工程的主供电源，并在基地内设置10KV用户开关站。本工程中所设置的10KV变配电所均由该10KV开关站提供10KV电源。本期供电设计的分界点为10KV变电配电所中的10KV负荷隔离开关。

弱电部分：

建筑设备自动化系统(BAS);安全防范系统(SAS);有线电视系统;

背景音乐及紧急广播系统;通信系统; 计算机网络系统;

结构化综合布线系统(SCS);远程计量抄表及能量管理系统;

智能建筑集成管理系统(IBMS);

弱电系统的供电、线路敷设、防雷与接地;

火灾自动报警及联动控制及应急广播系统。

二、图纸特点

此项目为大型体育中心电气设计，专业性适中，复杂程度中等。此套图纸涵盖内容较全，有基本的强弱电平面和系统及多种智能化系统，比较有代表性。适合广大电气人员参考学习。

部分图纸展示：

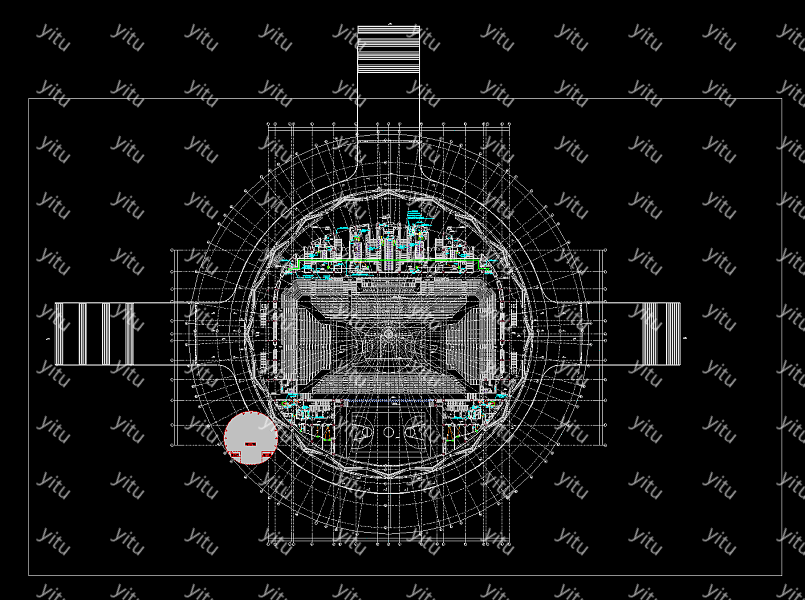

四层插座布置图(1)

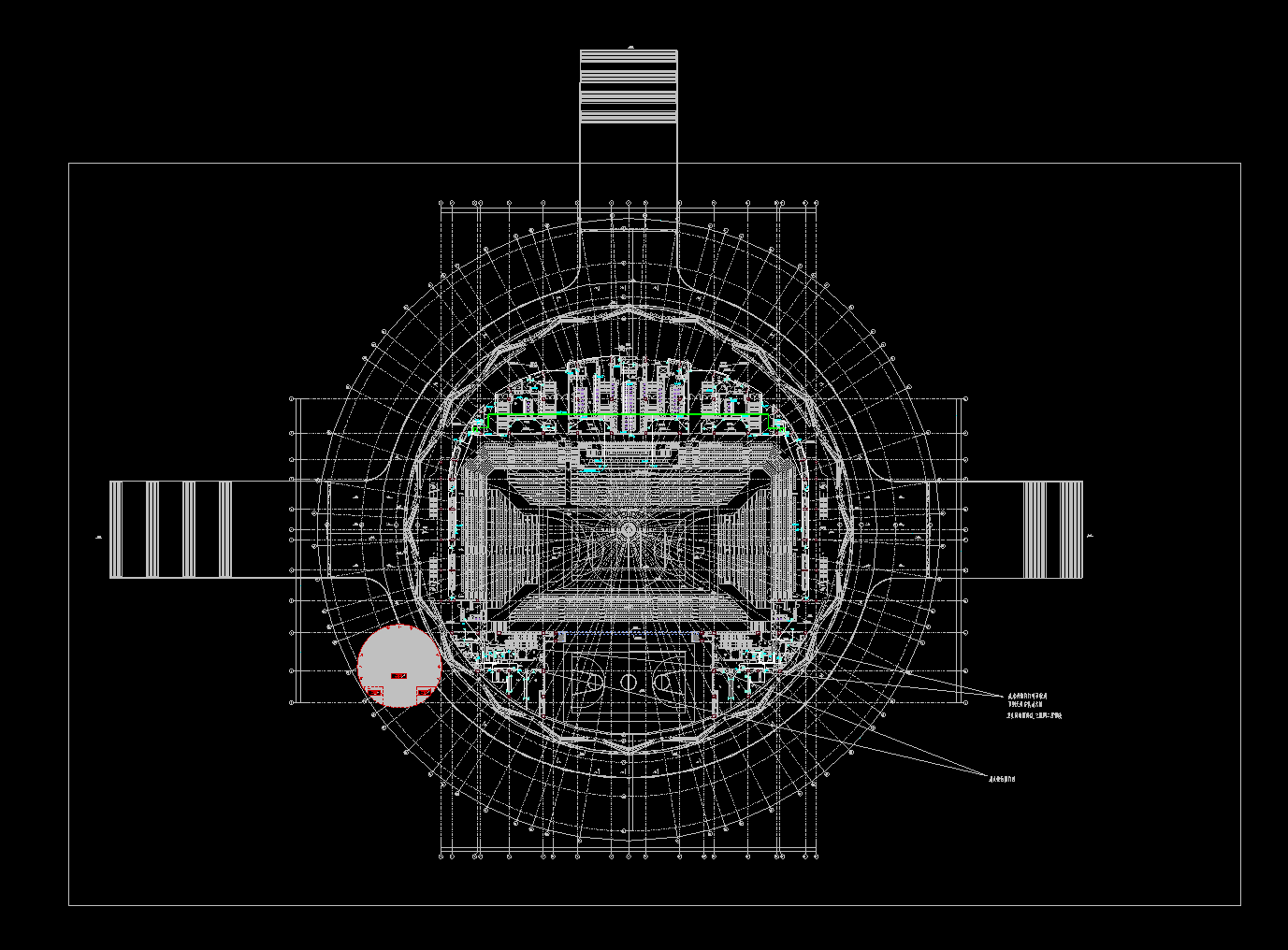

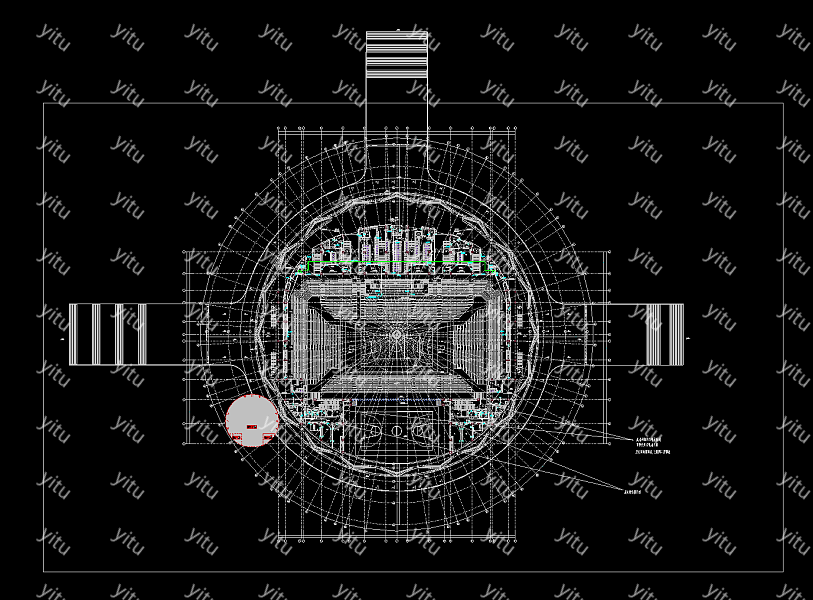

一层接地平面图

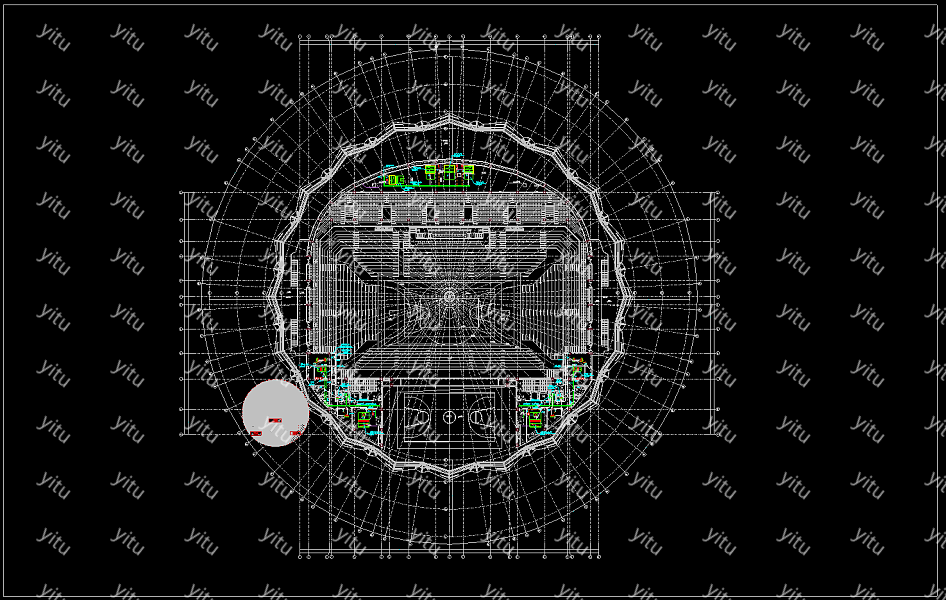

三层插座布置图

屋顶防雷平面-出

四层动力平面

二层火灾报警平面

屋顶动力平面图
