图纸介绍

              建筑功能：商业                                             高度类别：多层建筑

              建筑面积：6974.8㎡                                      图纸深度：施工图

              设计时间：2015                                             负荷等级：一级,二级,三级

              防雷等级：第三类                                           接地方式：TN-S

             项目位置：天津                                                强电设计：供配电系统,配变电所,电气照明,建筑物防雷,接地安全,电气控制,其它

              弱电设计：火灾自动报警系统,综合布线系统,有线电视和卫星接收系统,广播系统,其它

本工程为天津奥X莱斯北扩项目。本项目规划总用地面积为30724.88平方米，总建筑面积6974.8平方米，其中地上建筑面积6974.8平方米。建筑主要功能为商业，且具有意大利传统乡村风格的1~2层的露天购物街。建筑层数为地上一层，局部二层，无地下室。建筑高度14.81m(最高点)。

一、设计范围

强电：

1)10/0.4kV变、配电系统;

2)动力设备配电系统;

3)照明系统;

4)防雷、接地及电气安全系统;

弱电：

1)火灾自动报警及联动控制系统;

2)综合布线系统;

3)有线电视系统;

4)安全防范系统;

5)背景音乐系统(兼紧急广播);

6)电气火灾监控系统;

7)智能照明控制系统;

8)人员计数系统;

二、图纸特点

此项目为商业广场电气设计，专业性较强，复杂程度适中。此套图纸涵盖内容全面，除了基本的强弱电平面外，还有多种特定的智能化系统等，适合设计院/设计公司、施工单位等广大电气人员参考学习。

部分图纸展示：

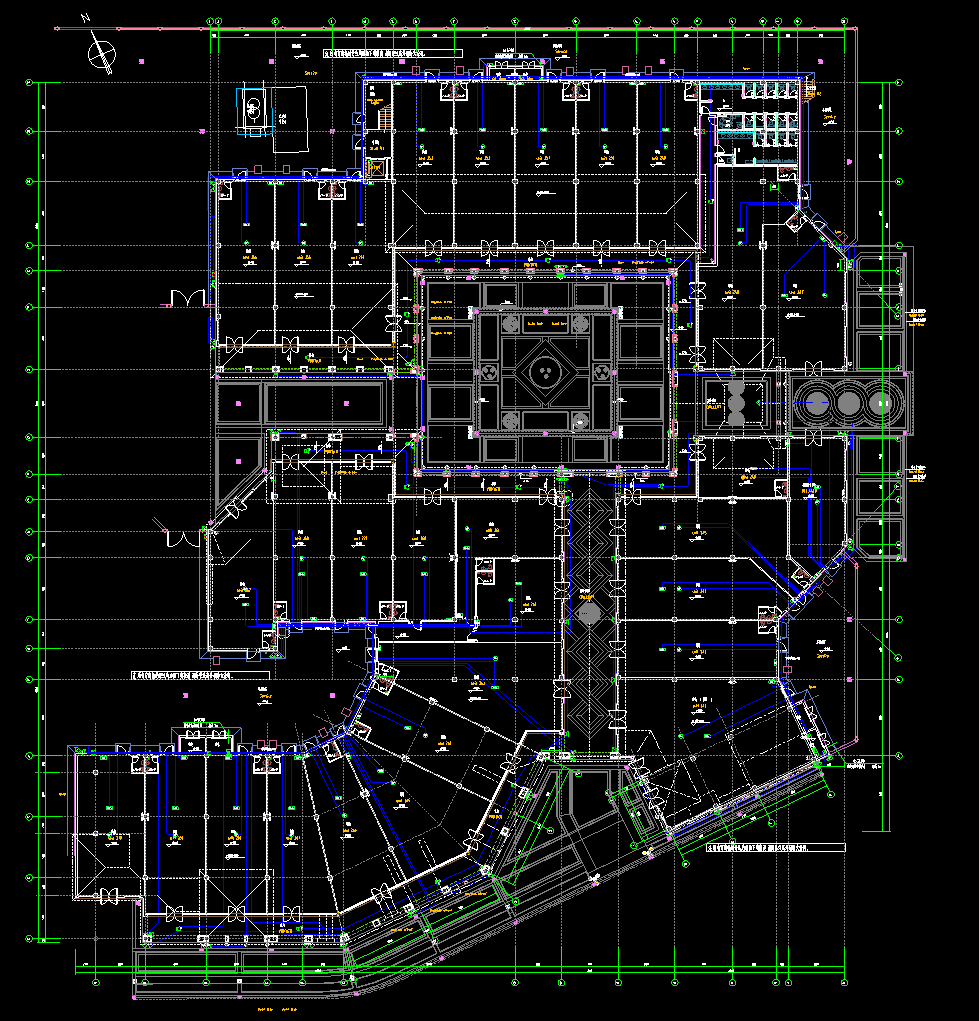

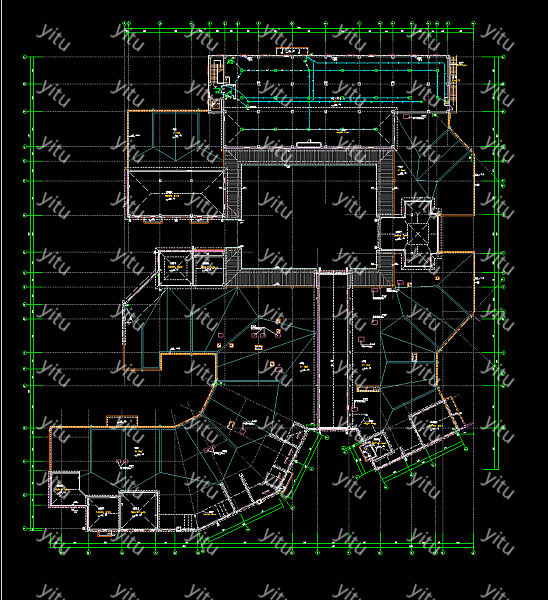

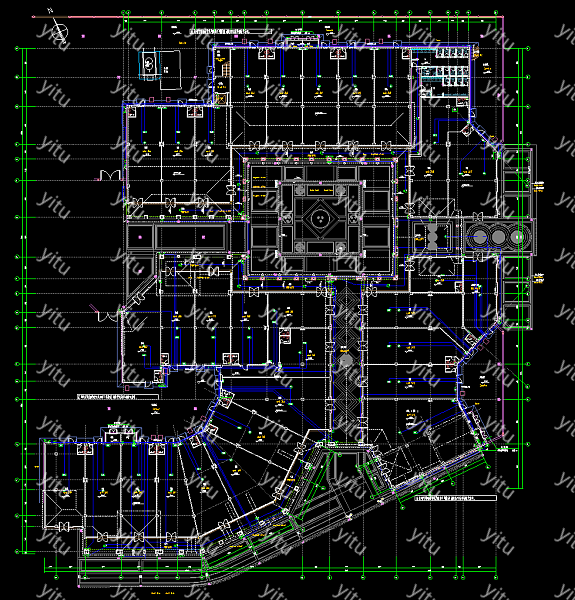

电气平面图

电气平面图

电气平面图

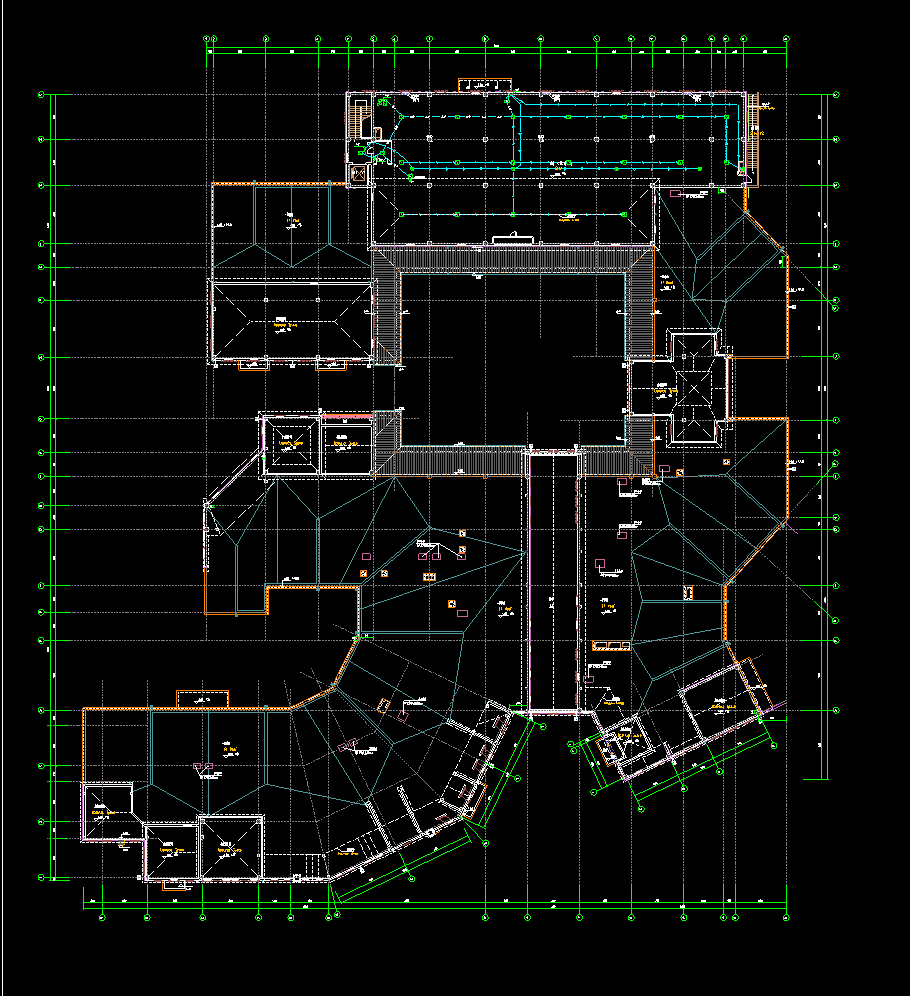

电气平面图

电气外线总平面图

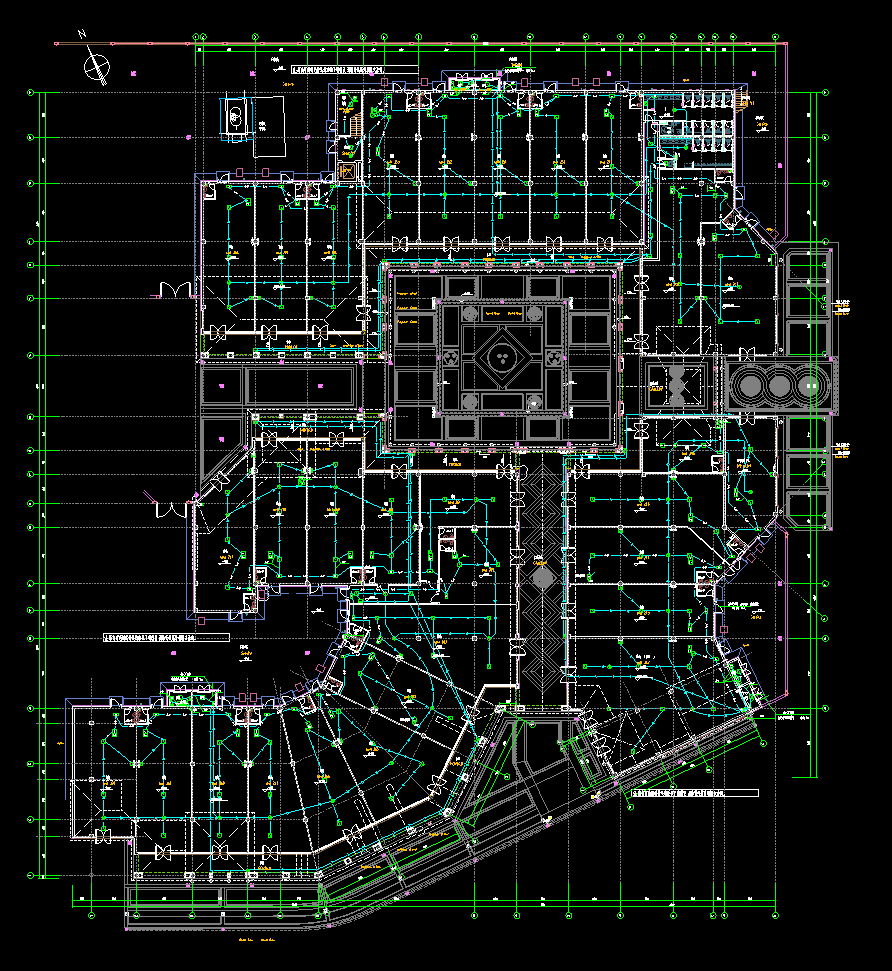

照明、插排平面图
