图纸介绍

               建筑功能：商业                                                         高度类别：高层建筑,超高层建筑

               建筑面积：458292.0㎡                                              地上层数：118层

               地下层数：5层                                                           图纸深度：施工图

               设计时间：2012

              弱电设计：火灾自动报警系统,入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,建筑设备监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统,公共信息显示系统,机房工程。

本资料为深圳超高层塔楼及高群楼电气图(15项弱电—全专业)虽然为12年的图纸，但弱电系统比较完整，建议学习参考。

一、工程概况

平安国际金融中心是中国平安开发的深圳市目前为止最大的、最著名的城市综合体之一。项目位于深圳市福田中心区,基地占地18931平米,建筑总面积458292.0平米。基地东至益田路,西临中心二路,南侧为福华三路,北侧为福华路,基地北侧地下为1#地铁购物公园站站台,东侧益田路下为广深港轨道交通,西侧地下一层与购物公园地下车库相连,南侧预留与南侧基地相通的地下连接口,本项目设地下五层,主楼由一栋660米高超高层塔楼和52米高裙楼组成,其中塔楼位于基地北侧,裙楼位于基地南侧。本项目预留与南侧基地相接的跨街商业,东侧三楼预留与益田路东侧办公楼相接的跨街连桥.

二、设计范围

1、火灾报警及联动系统(见消防分册)

2、综合布线系统(含智能网布线系统)

3、计算机网络系统

4、卫星通信系统

5、有线电视系统

6、安防系统(SAS)

1)安全管理系统

2)视频安防监控系统

3)出入口控制及入侵报警系统

4)无线对讲及无线巡查系统

5)电子巡查系统

6)停车场管理系统(含车库出入口管理系统、车辆引导系统、反向寻车系统)

7、建筑设备监控系统(BAS)

8、自动抄表系统

9、能源管理系统

10、公共信息发布及显示系统图

11、一卡通系统

12、BMS/IBMS楼宇管理集成系统

13、弱电系统供电

14、公共及应急广播系统(PAS)

15、机房工程

部分图纸展示：

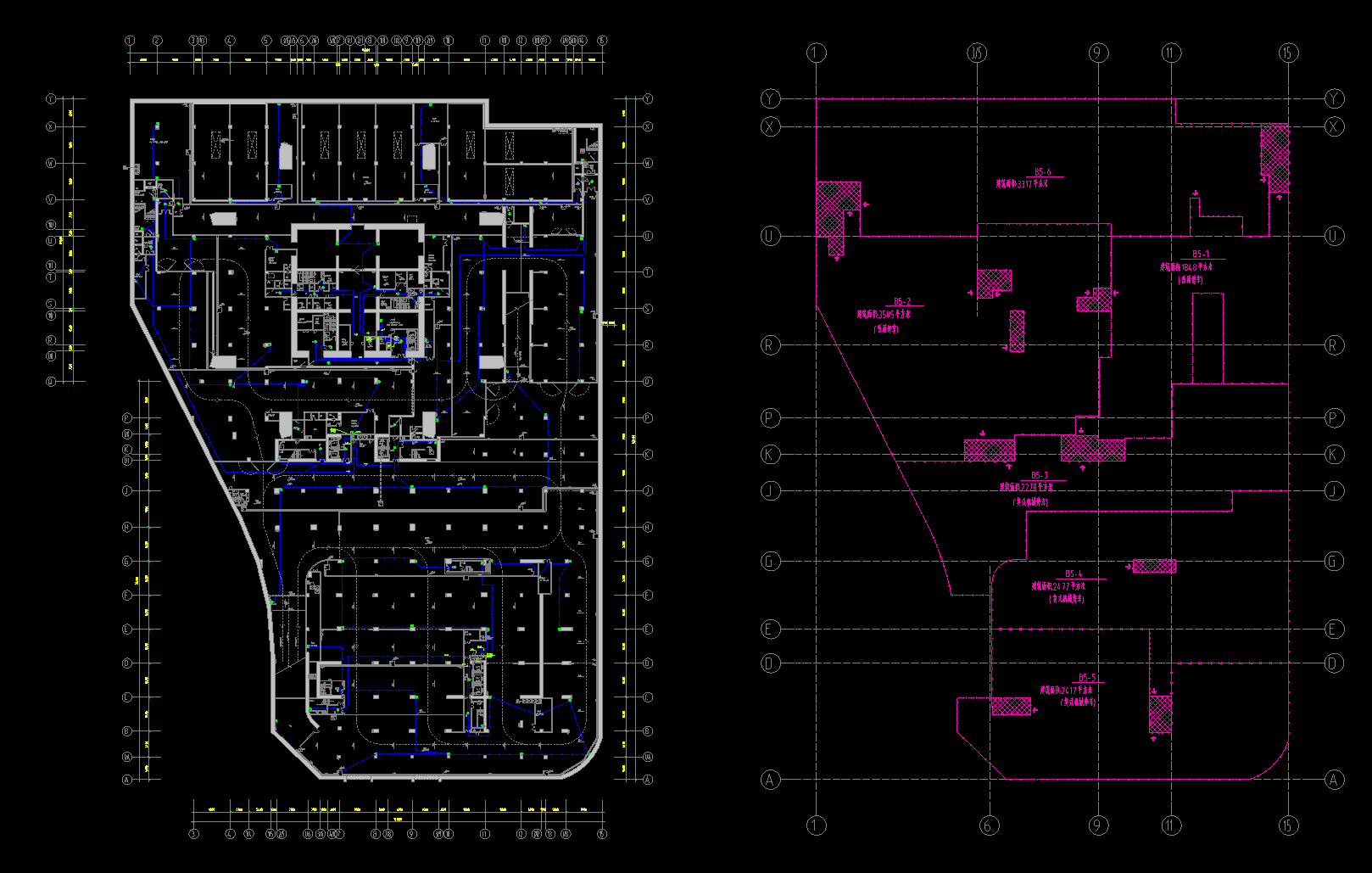

平面图

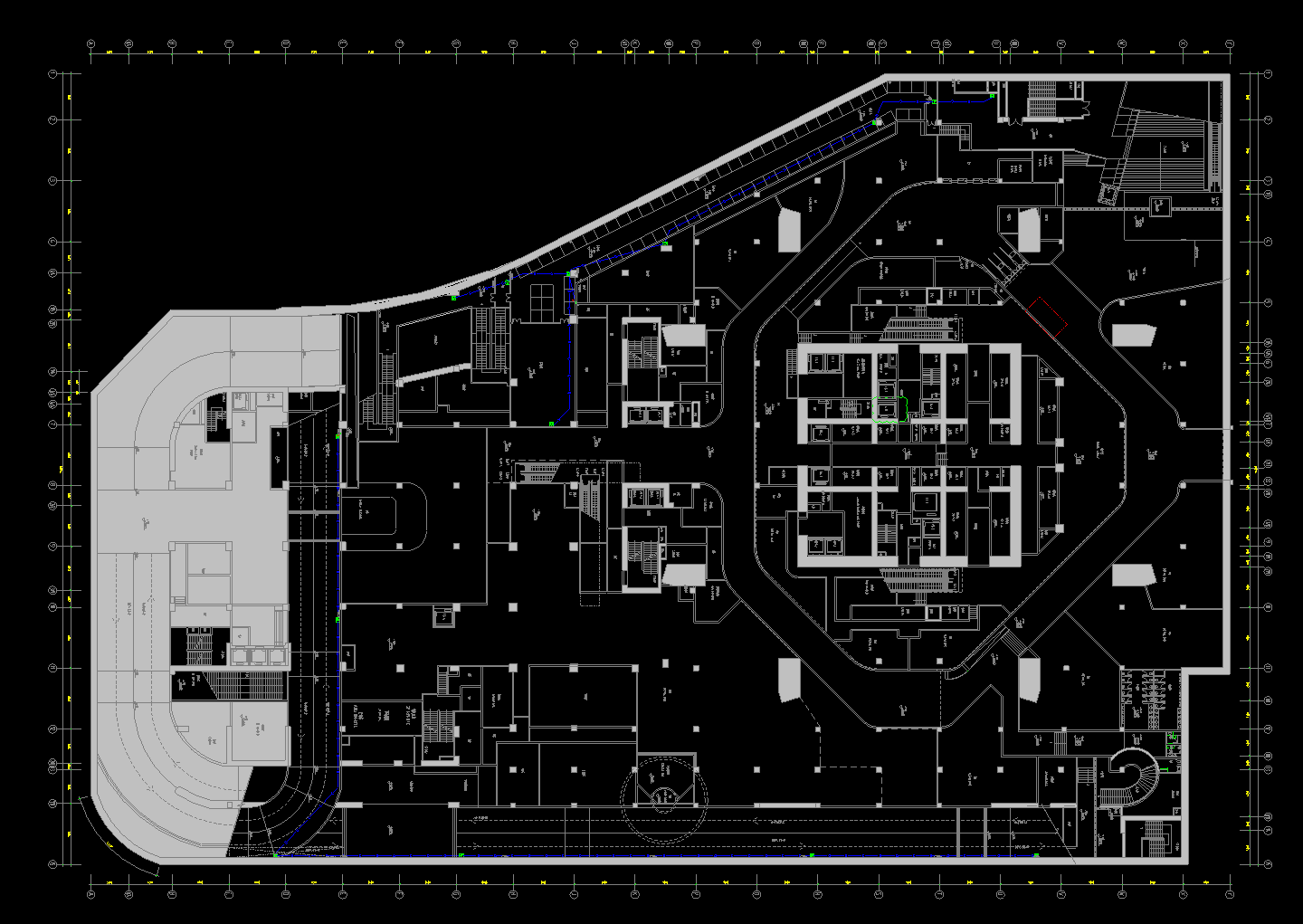

平面图

平面图

平面图

平面图
