图纸介绍

               建筑功能：办公                                             建筑面积：14456㎡

               地上层数：8层                                               地下层数：1层

                图纸深度：施工图                                         地下室用途：车库,设备用房

                负荷等级：一级,二级,三级                            防雷等级：第二类

                火灾保护分级：一级                                      项目位置：江苏

               强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制

               弱电设计：火灾自动报警系统,入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,综合布线系统,有线电视和卫星接收系统。

本资料为江苏南通机关行政办公楼电气施工图，设计范围及内容：照明及配电系统;动力配电及控制系统;消防设施配电及控制系统;空调配电及控制系统;防雷与接地系统;凡涉及环境、特殊工艺与装修的部分,本设计仅负责预留相关电源。

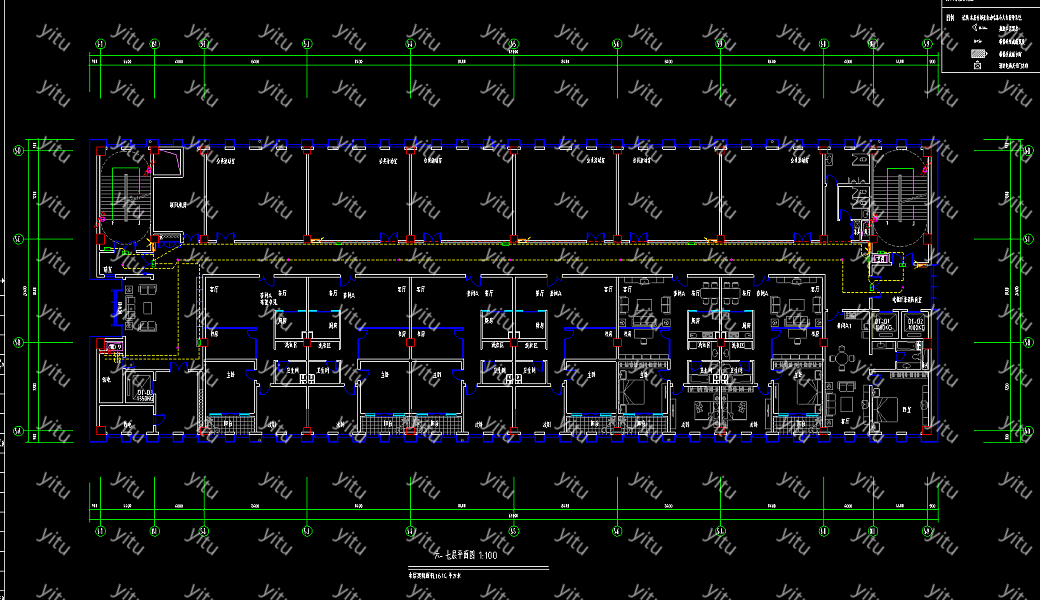

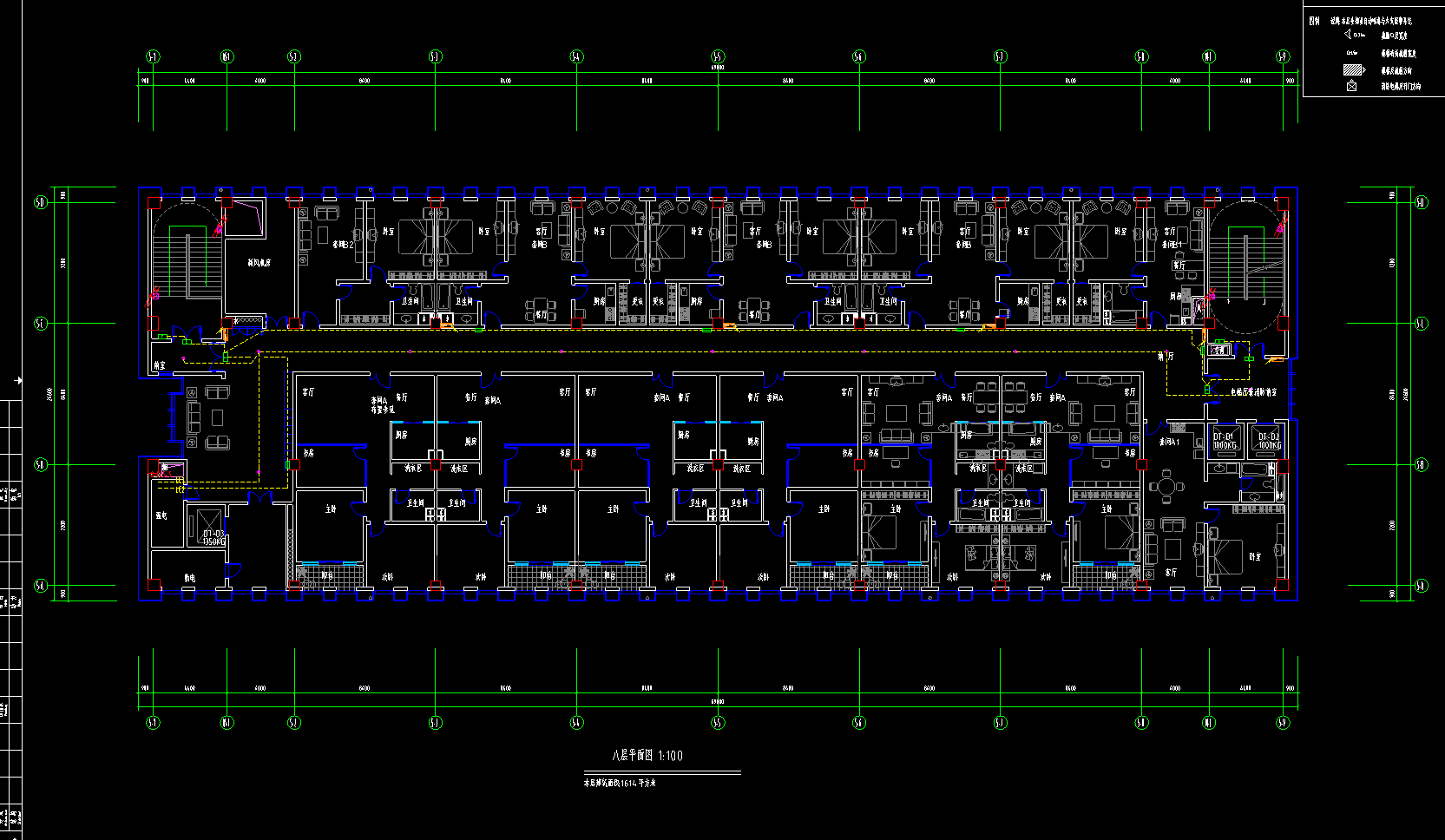

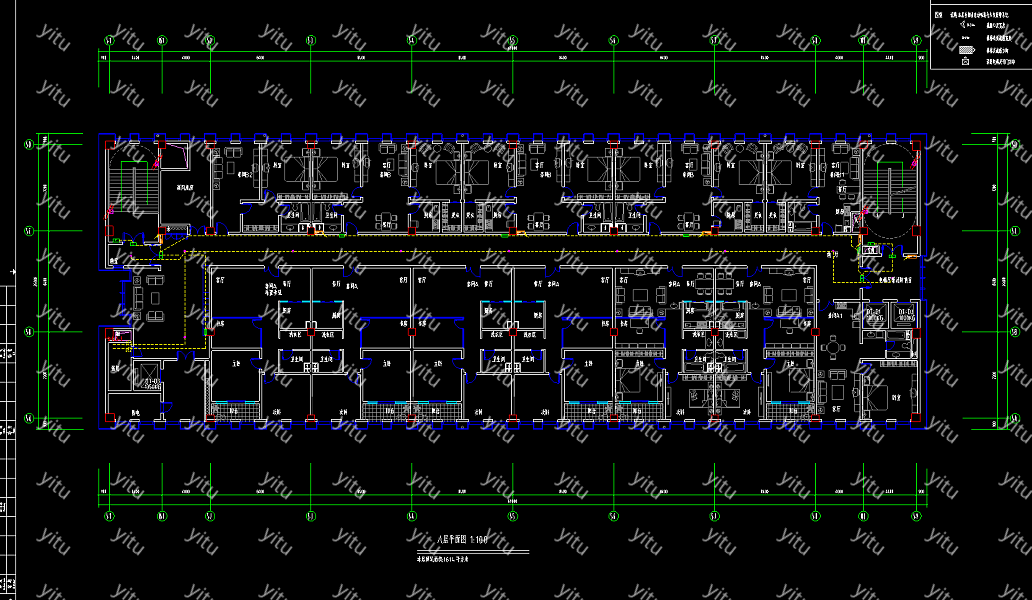

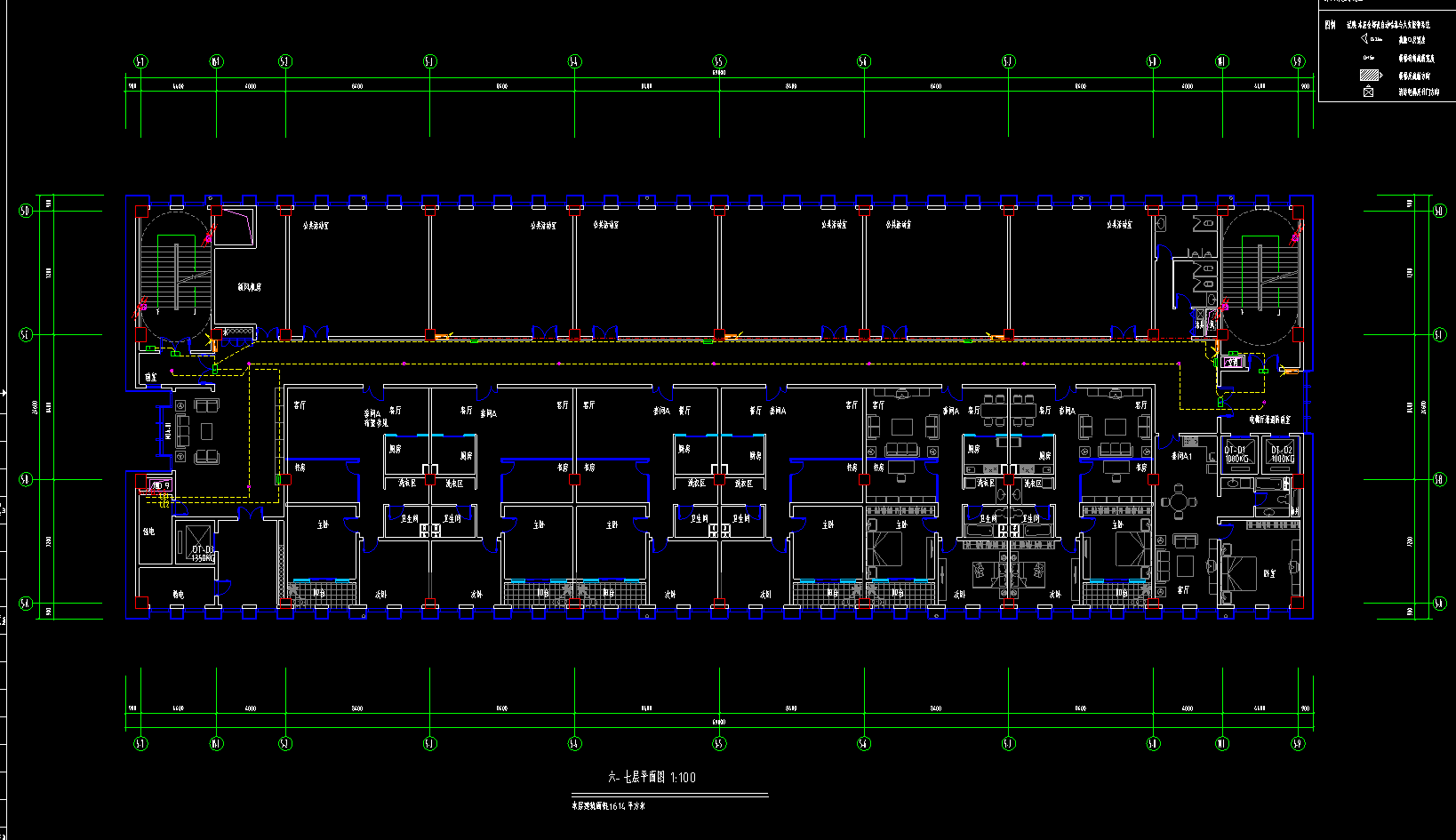

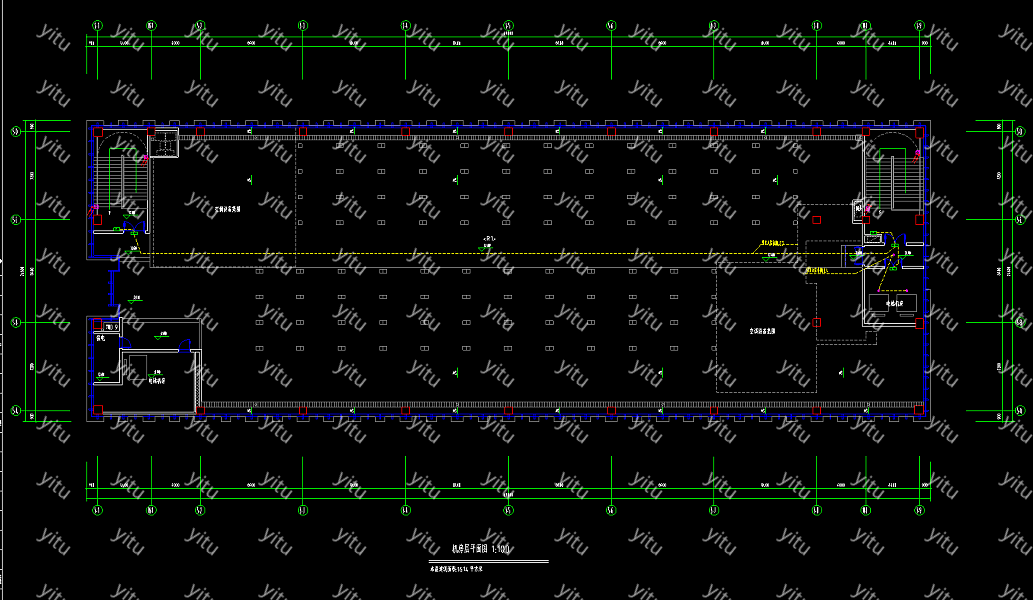

部分图纸展示：

五层平面图

四层平面图

三层平面图

二层平面图

机房层平面图
