图纸介绍

             建筑功能：科研,医疗                                    高度类别：高层建筑

             结构形式：钢筋混凝土结构                           建筑面积：173000㎡

             地上层数：25层                                             地下层数：3层

              图纸深度：施工图                                         地下室用途：人防,车库,设备用房,其它

              负荷等级：一级,二级,三级                            防雷等级：第二类火灾

              保护分级：一级                                             接地方式：TN-S

              项目位置：甘肃                                             强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,继电保护

              弱电设计：火灾自动报警系统,入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,建筑设备监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,扩声系统,会议系统,信息网络系统,公共信息显示系统,智能化集成,机房工程。

本资料为甘肃某三甲医院住院部新建综合楼电气施工图，本设计包括建筑红线内的以下内容:1,10/0.4kV变、配电系统;2,0.4/0.23kV配电系统(含0.4/0.23kV应急配电系统);3,照明系统;4,防雷保护及接地系统;5.电气安全6.ICU、手术室、各种大型医技设备房等场所;大堂照明、庭院照明、建筑立面照明、停机坪照明仅设计到电源箱,由专业厂家进行二次深化设计; 7.设备层洁净空调电气预留配电箱,待设备定货后由净化厂家另行设计;8.本工程强电设计分界点:由市政的10KV开闭器室引入10KV电源至本工程的7#楼变电所。电源分界点为引入的10kV电源总进线开关柜。

部分图纸展示：

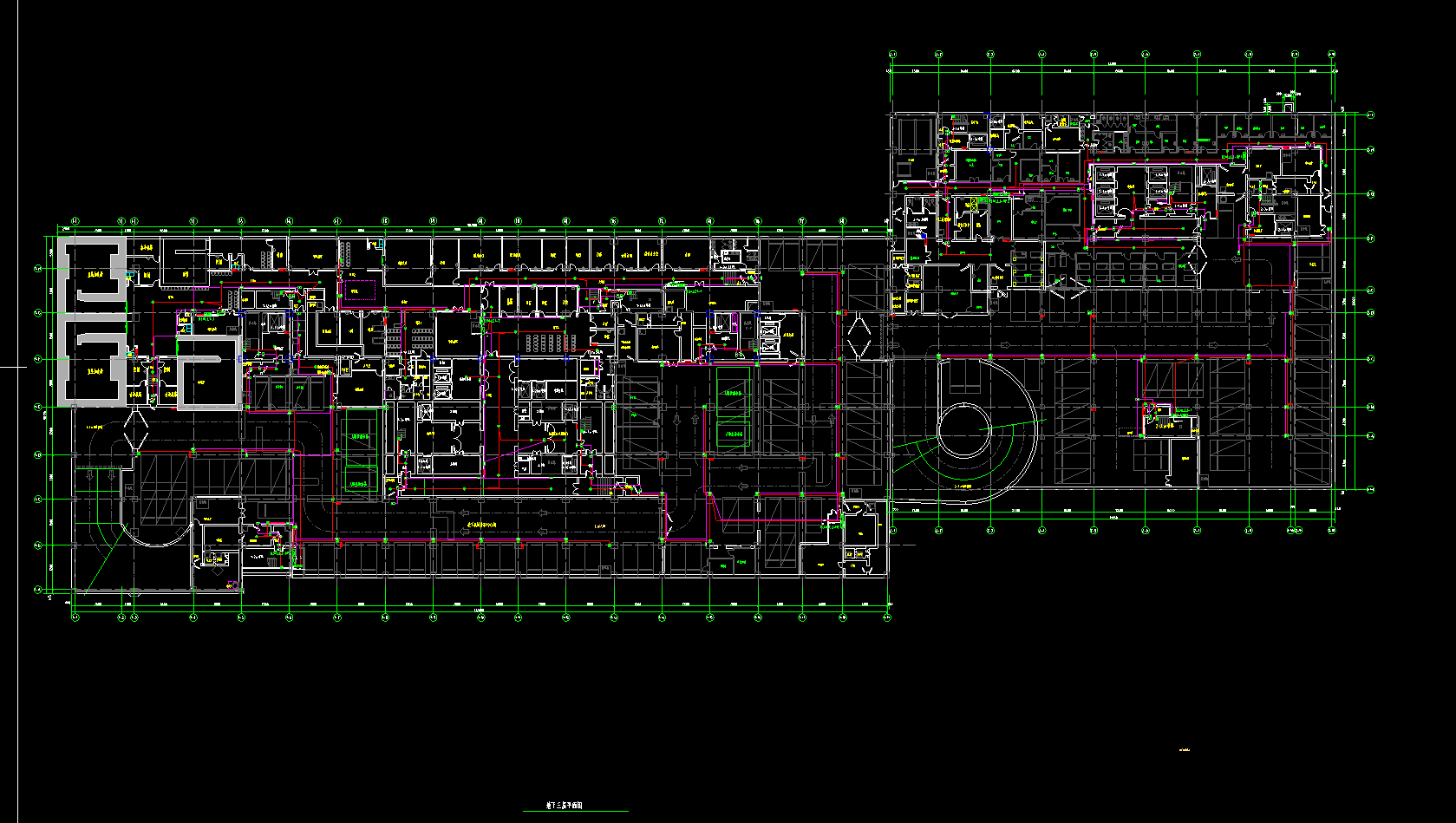

二十四层平面图

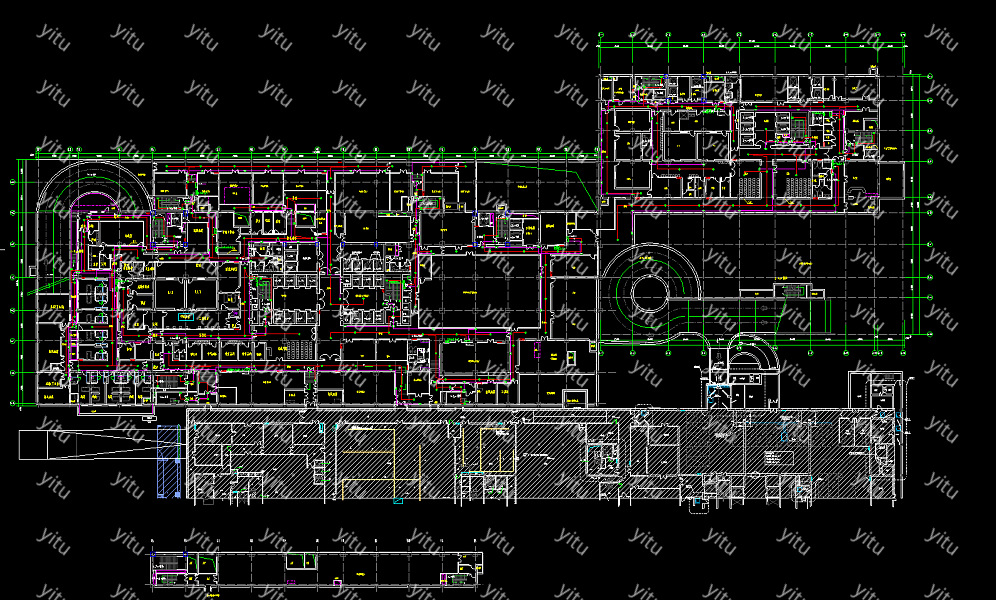

地下配电图

地下箱系统图

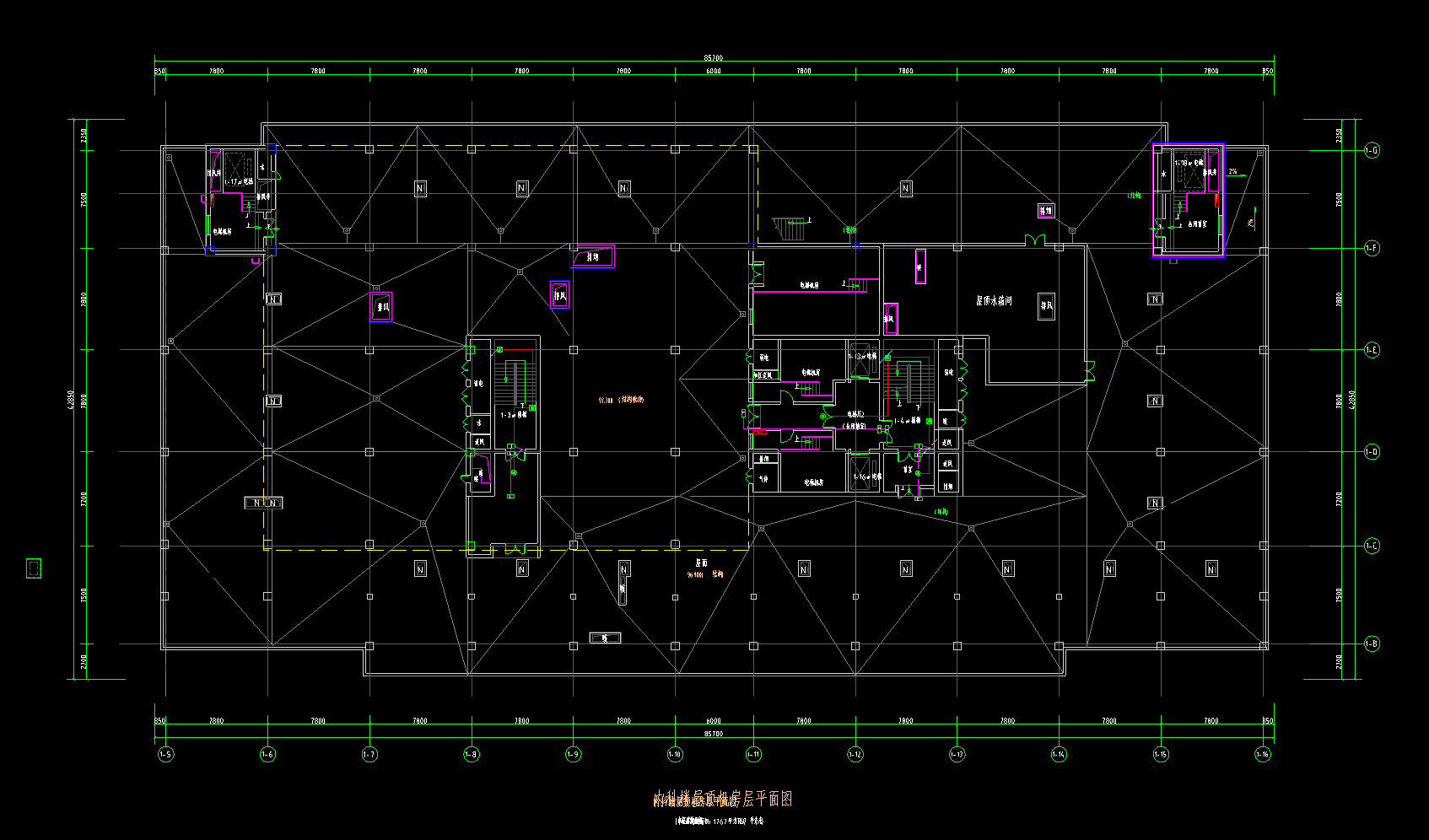

二层平面图

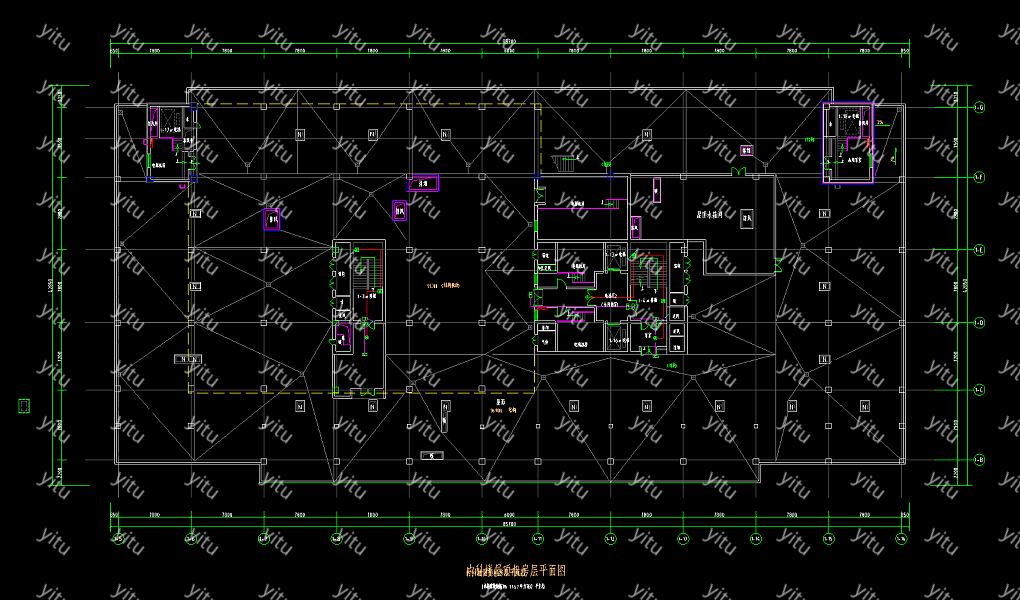

甘肃内科楼应急照明平面
