图纸介绍

                建筑功能：办公                                           高度类别：超高层

                建筑结构形式：钢筋混凝土                         结构建筑面积：190339㎡

                地上层数：30层                                           地下层数：4层

                图纸深度：施工图                                        地下室用途：车库,设备用房

               负荷等级：一级,二级,三级                             防雷等级：第三类

               火灾保护分级：一级                                       接地方式：TN-S

               项目位置：北京

强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制

弱电设计：火灾自动报警系统,入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,建筑设备监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,扩声系统,会议系统,信息网络系统,公共信息显示系统,智能化集成,机房工程,呼应信号及信息显示。

强电设计包括建设红线内的以下内容：(1)10/0.4kV变配电系统(本次设计暂不包括变电室、变电室高低压系统图、柴油发电机房、变压器负荷计算,待变电所单项设计时实施。)(2)0.4kV供配电系统(3)照明及应急照明系统(4)建筑物防雷、接地系统及用电安全(5)电气节能与环保。

弱电设计包括本项目红线内的以下内容:(1)建筑设备管理系统(2)安全技术防范系统1)视频安防监控系统2)入侵报警系统3)出入口控制系统4)电子巡查管理系统5)汽车库(场)管理系统6)应急通信系统(3)火灾自动报警及消防联动系统(4)通信网络系统(5)综合布线系统(6)室内移动通信覆盖系统(预留)(7)卫星通信系统(预留)(8)有线电视系统(9)信息引导及发布系统(10)无线对讲系统(11)智能卡应用系统。

部分图纸展示：

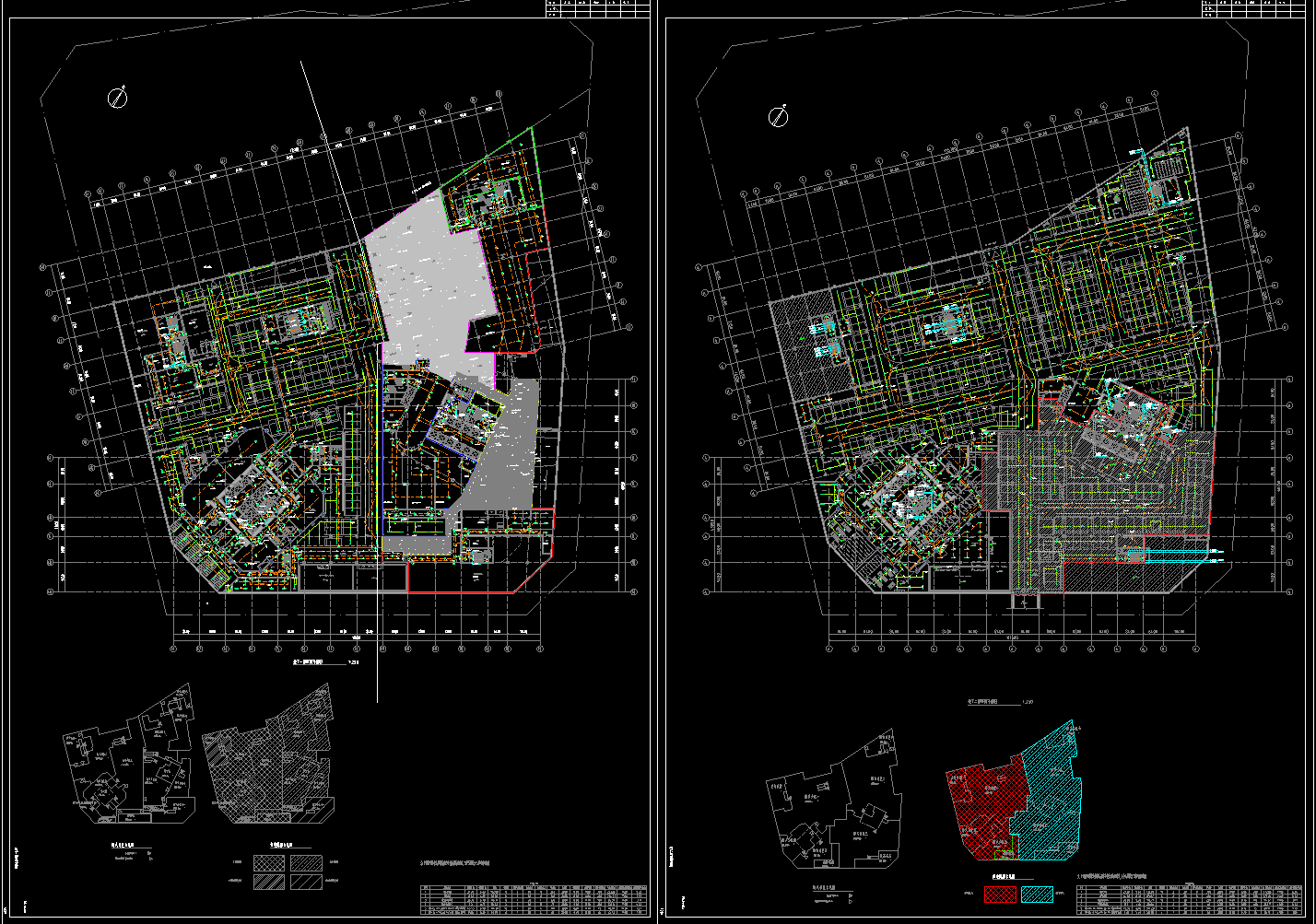

平面图

平面图

平面图

平面图

平面图

消防干线图1
