图纸介绍

               建筑功能：住宅                                            高度类别：高层建筑

               地上层数：32层                                            图纸深度：施工图

               地下室用途：车库,设备用房                         项目位置：广东

               强电设计：应急电源,电气照明,建筑物防雷,接地安全

               弱电设计：火灾自动报警系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统。

本建筑电气工程的设计内容包括:强电和弱电及消防自动报警三部分.

I.强电部份

概况:本建筑为高层住宅楼,一层地下室为车库及设备用房,首层为住宅及配套用房.其上是六座32层住宅塔楼。

一.本建筑强电工程的设计范围包括:配电.照明和防雷接地设计.

二.经过负荷计算选用6台1000KVA干式变压器,供给住宅及相关配套设备用电,

另选用1台800KVA干式变压器,供给-1层用电及小区配套负荷.

选用一台500KW柴油发电机组作为应急备用电源

1.导线选型

(1).由配电室引出的低压回路一般采用ZRVV-1KV电力电缆.

(2).消防设备供电回路一般采用NHVV-1KV电力电缆.

(3).各配电箱(切换箱,控制箱)配到灯具或用电设备的支线(已注明者除外)均采用

ZRBV-500型塑料铜芯线,未标注导线规格均为ZRBV-1X2.5

2.线路敷设

(1).由配电室引出至电气竖井的主干线,电气竖井内竖向布置的主干线,每层由电气

竖井引出的主干线均沿金属线槽敷设.由金属线槽引出至用电点的分支回路均穿管

保护.塔楼住宅部分,室内照明线路均穿顾地PVC难燃线管埋楼板,埋墙暗敷.

(2).电缆桥架在无吊顶的地方打膨胀螺栓安装支承吊架,支承点间距为2.5米,每

支承点的垂直荷载按150Kg考虑.对于有吊顶的地方则直接利用吊顶支持.

(3).同一桥架内既有普通电源配线又有应急电源配线时,桥架内加隔板将二者分开.

(4).2.5截面的ZRBV型导线,根数为3根及以下者管径为20,根数为4~6根者管径为25。

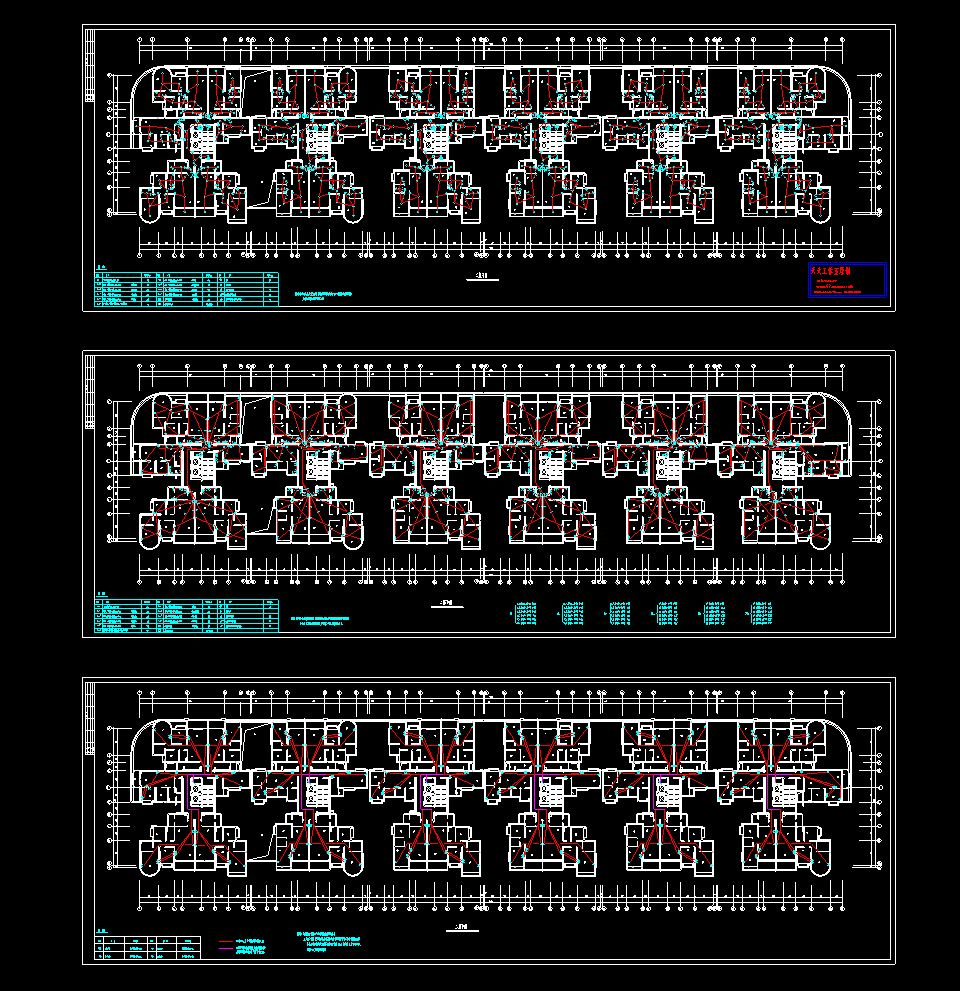

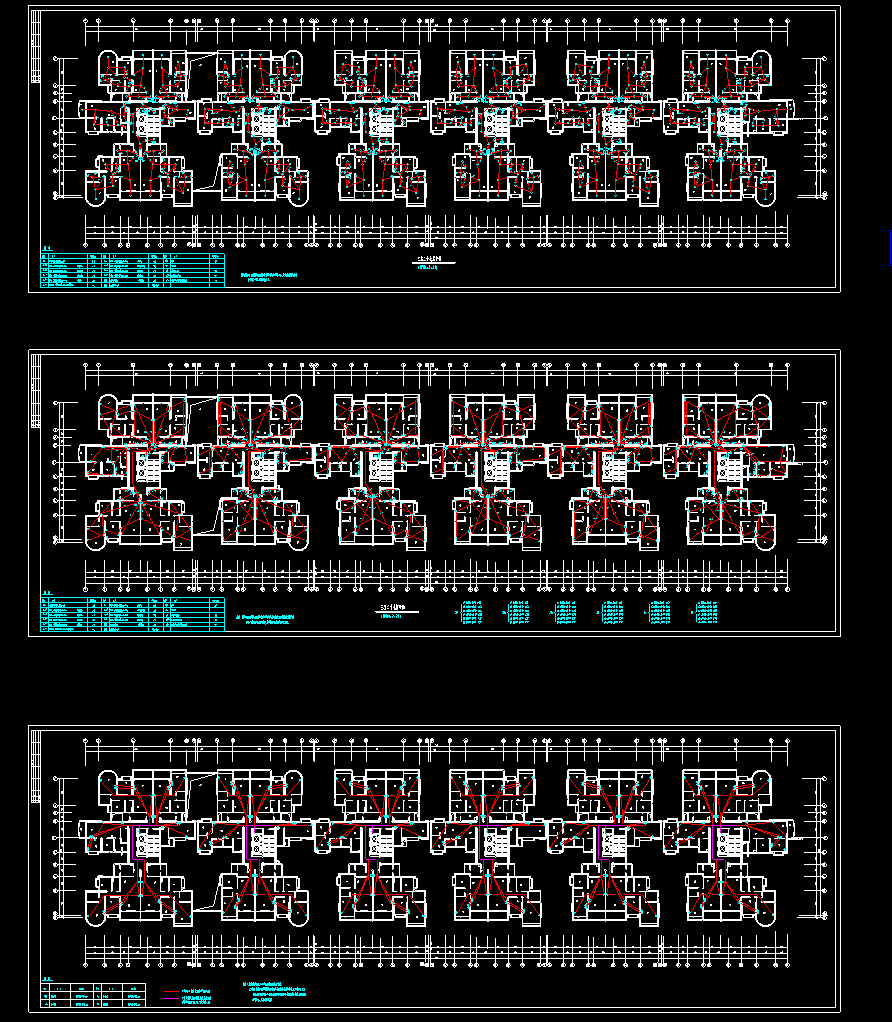

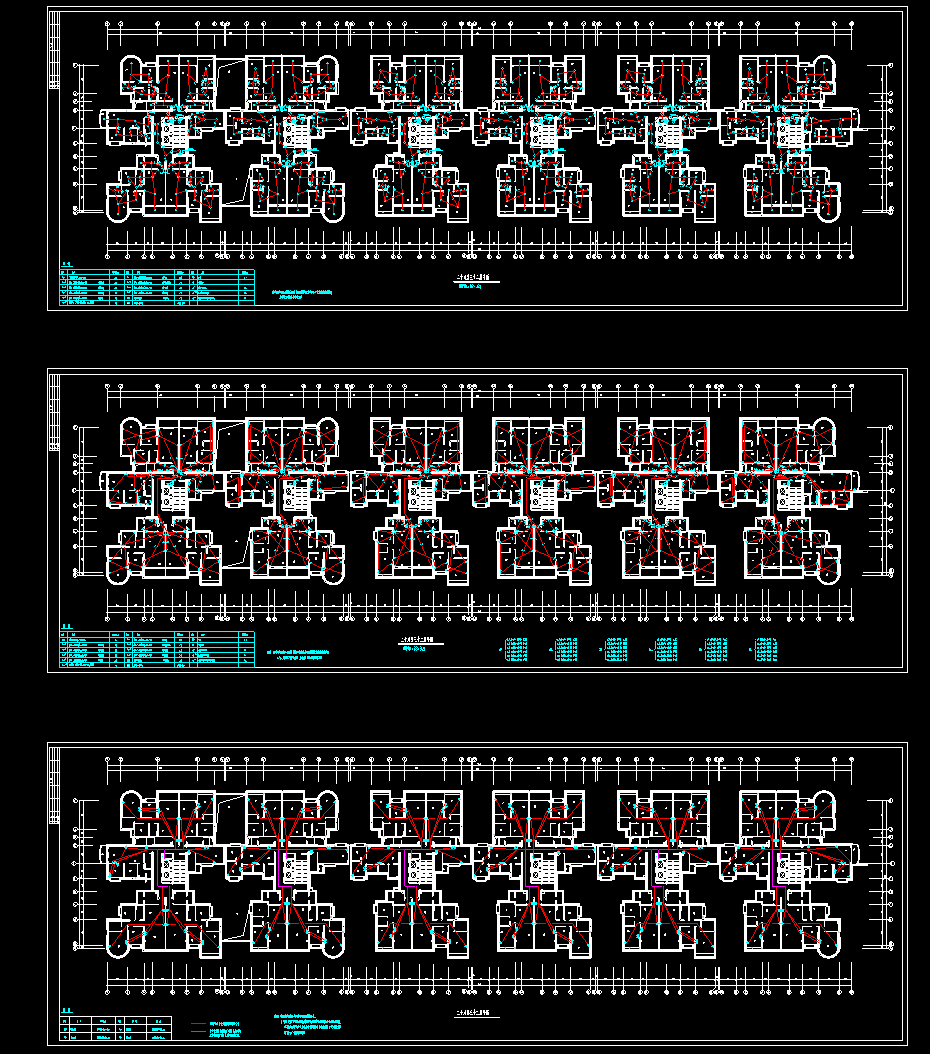

部分图纸展示：

2003.1住宅低压配电系统图

2003-1配电间布置

2003-1配电间布置1

2003-1配电间布置2

2003-1配电间布置3
