图纸介绍

               建筑功能：住宅,酒店                                        高度类别：多层建筑,高层建筑

               建筑面积：46020㎡                                          地上层数：18层

               地下层数：3层                                                   图纸深度：施工图

               设计时间：2019                                                 地下室用途：车库

                负荷等级：一级,二级,三级                                防雷等级：第二类

                火灾保护分级：一级,二级                                 接地方式：TN-S

                强电设计：配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,电气控制

                弱电设计：火灾自动报警系统,视频监控系统,建筑设备监控系统本资料为[中国铁建]大型高层公寓和酒店电气施工图(2019)

一、工程概况:

本工程总建筑面积为46020平方米，其中:地上总建筑面积为32740平方米，地下建筑面积为12880平方米，E1组团酒店建筑高度33米，地上7层，地下1层:公寓建筑高度99.9米，地上18层，地下3层。E1 组团总停车位309辆，其中地上停车车位20辆。地下停车库(酒店和公寓合用)停车位为289辆。E4组团垃圾房建筑高度5.55米，地上一层。E5组团公交站建筑高度1米。E1组团防火设计的建筑分类为-类高层，耐火等级为-级;地下室耐火等级为-级. E4组团垃圾房防火设计的建筑分类为单层民用建筑，耐火等级为二级; E5组团公交站为多层民用建筑，耐火等级为二级。

二、设计范围

拟设计的建筑强电系统: 3.2.1. 10kV/0.4kV变配电系统; 3.2.2. 低压配电系统， 3.2.3. 应急及备用电源系统: 3.2.4. 照明及配电系统: 3.2.5. 动力配电及控制系统: 3.2.6. 空调配电及控制系统; 3.2.7. 电气监控系统 (1) 电力监控系统; (2) 电气火灾监测系统; (3)消防设备电源监测系统: (4) 建筑物电能监测系统; 3.2.8. 建筑物防雷系统: 3.2.9. 电气安全接地系统。 3.3. 电气消防系统。

部分图纸展示：

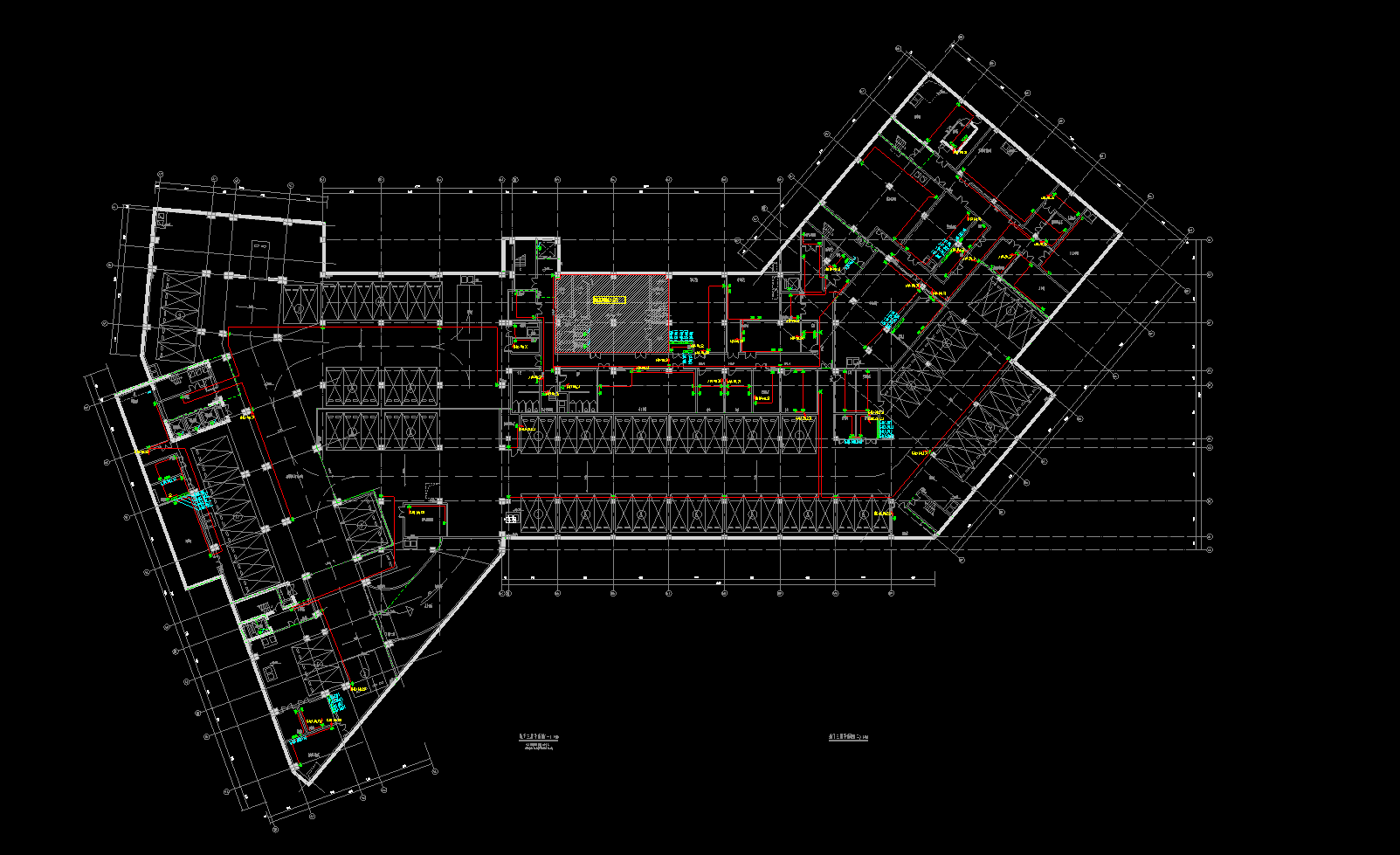

屋顶层平面图

七层平面图

六层平面图

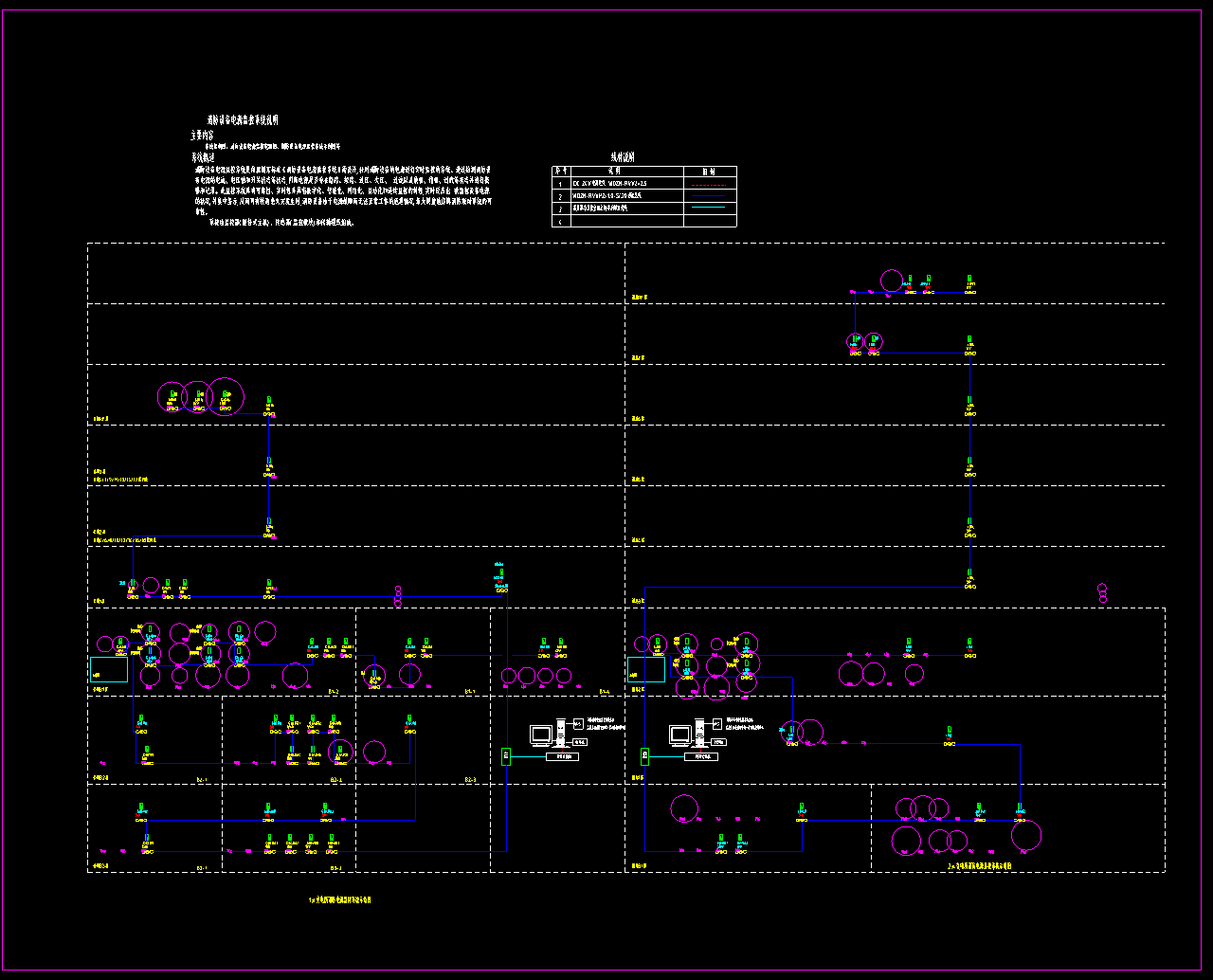

动力系统图

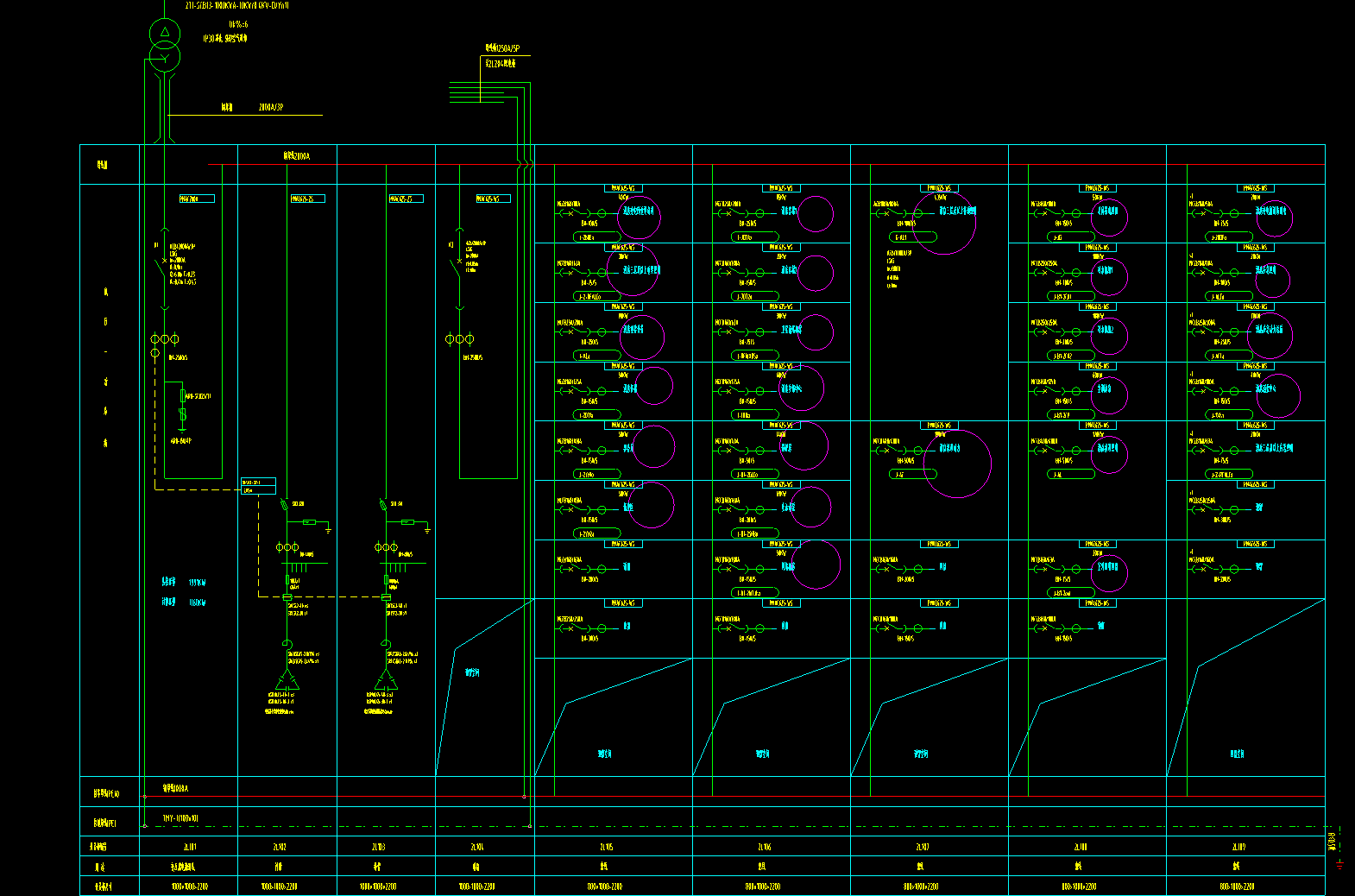

干线系统图
