图纸介绍

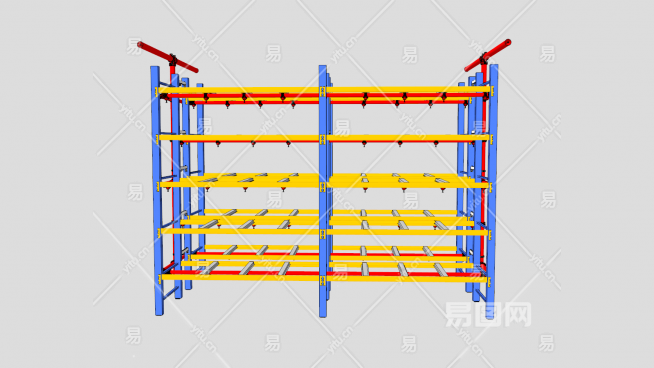

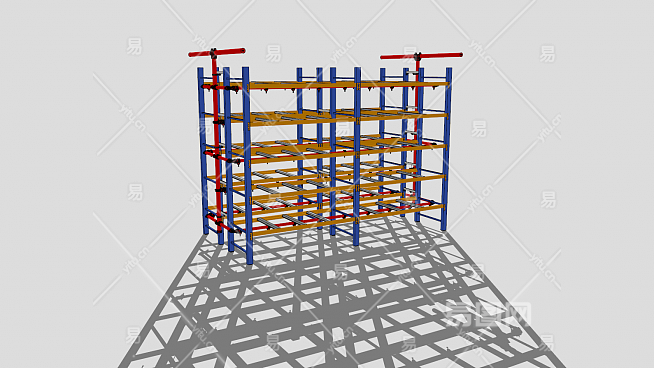

这是机架内储存消防喷淋系统SU模型，一个机架内存储喷头图的例子，消防喷淋系统用于保护商品，包括I-IV类危险品、A组发卡和外露塑料(膨胀和未膨胀)、易燃液体、轮胎、卷筒纸和气溶胶，这些商品储存在相邻的多个货架中，货架之间有纵向烟道空间。该系统包括至少一个流体供应管道，该流体供应管道与消防流体源进行流体通信。该系统还包括至少一个固体水平屏障，覆盖每个机架和纵向烟道空间在预定的垂直间距。该系统还包括一个或多个机架级消防洒水装置，该洒水装置与流体供应系统进行流体通信。喷头设置在相邻水平隔板之间的垂直烟道空间，每个喷头与相邻水平隔板之间储存的商品垂直隔开。机架内储存消防喷淋系统SU模型下载_sketchup草图大师SKP模型
