图纸介绍

              空间划分:成套餐饮空间                                                                                餐饮类型:茶吧

              图纸深度:施工图                                                                                           图纸格式:JPG

              设计风格:现代

资料为:茶吧装修施工图

资料内容包括:全套茶吧装修CAD施工图,一层平面图,二层平面图,三层平面图,原始结构图,一层立面图,二层立面图,三层立面图,隔断展开立面图、自助台立面图等。该图纸制作详细规范,文字标注统一,细节详尽丰富,内容详实,尺寸大小合理,具有很高的参考价值,可以作为参考学习的模板,供设计师、建筑师下载参考。

部分图纸展示:




二层立面图



二层<a href=https://www.yitu.cn/su/7392.html target=_blank class=infotextkey>平面</a>图.jpg

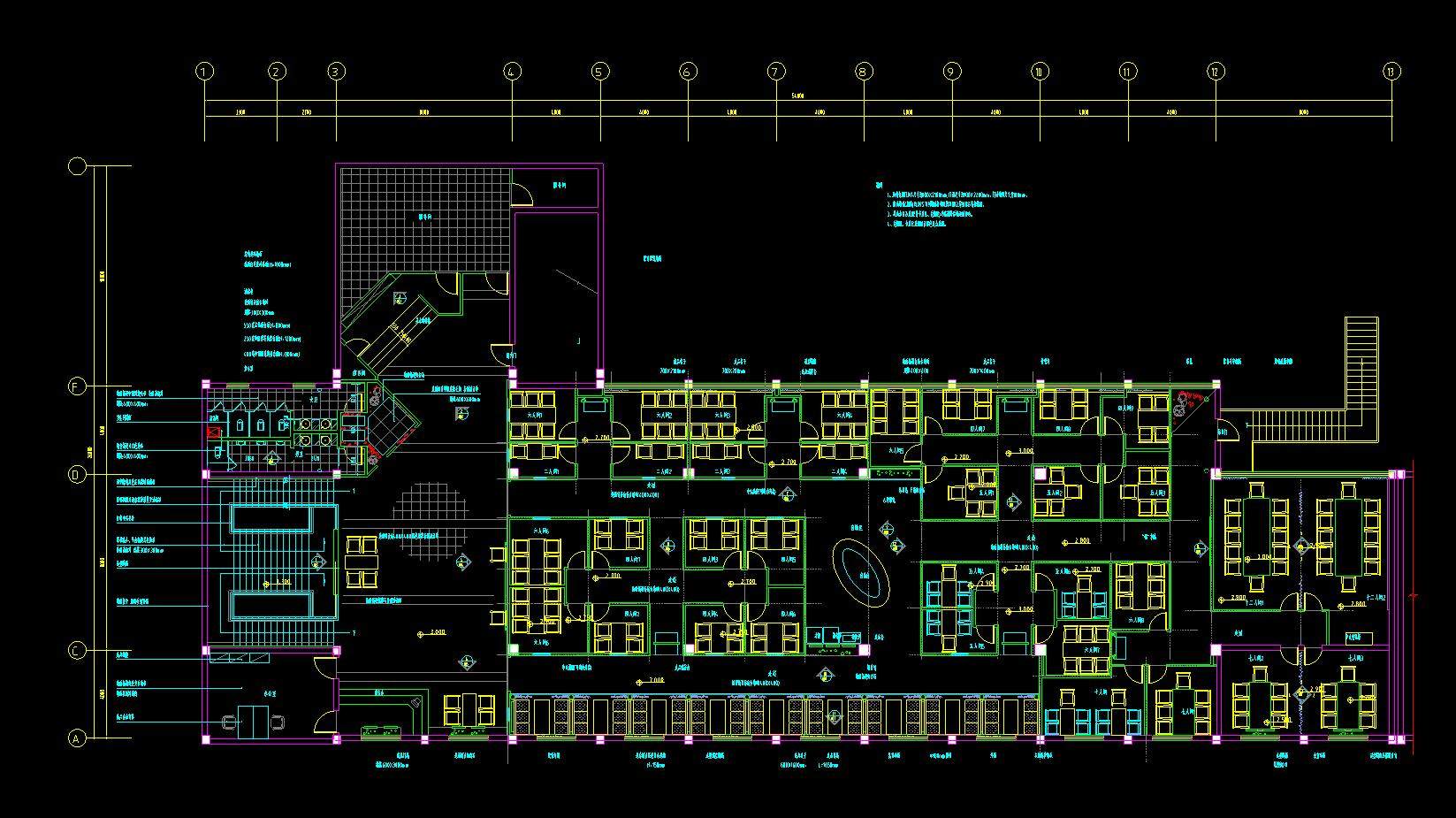

二层平面






隔断展开立面图、自助台立面图






三层立面图






一层立面图






原始结构图

茶吧装修施工图,茶吧CAD图纸设计下载

ID:90590

软件:CAD2008 大小:7.7 MB 上传时间:20200915
