图纸介绍

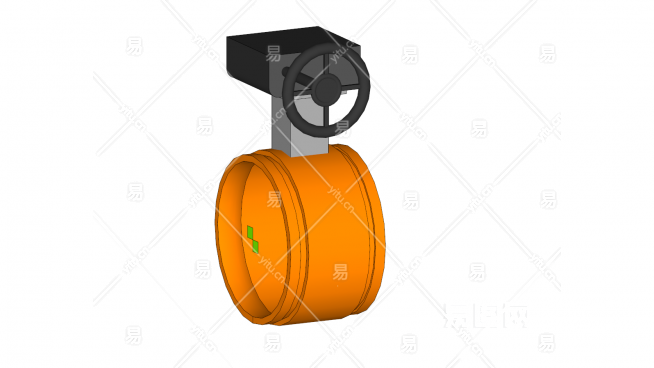

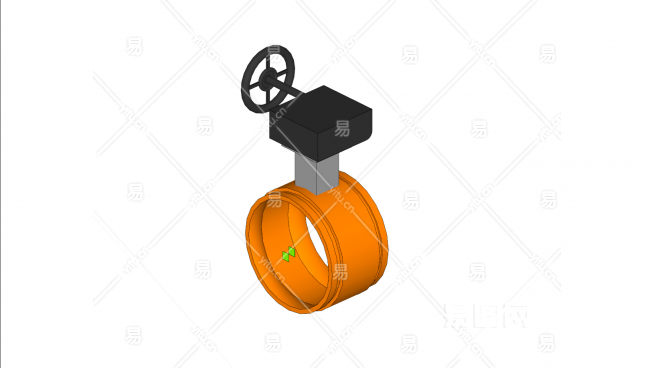

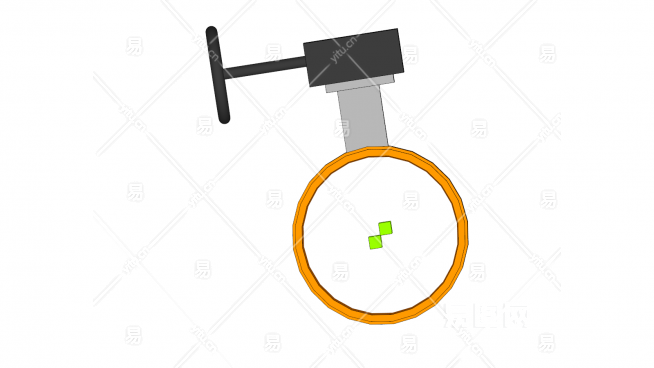

这是蝶阀阀门SU模型，维克®-300 MasterSeal™蝶阀设计压力从完全真空300 psi / 2065 kpa和双向终端服务完整的工作压力。阀门有一个专利的座位设计保证满360°密封。随着压力的增加，增压阀座压缩形成更大的阀座面积。阀座设计还有助于主密封阀的低分离扭矩能力。阀门结构和性能满足或超过ms - sp -67要求。这种阀门有2 - 12英寸/50 - 300mm的通径，配置ISO标准安装法兰，适用于大多数齿轮和动力执行机构。vicc -300主密封蝶阀2 - 6 " /50 - 150mm配置10位手柄，可以配置为具有记忆锁止功能的无限可变服务，并且可以挂锁。通径8英寸/200毫米的阀门配置杠杆锁手柄，可以配置为具有记忆停止功能的无限可变服务，并且可以挂锁。2 - 12英寸/50 - 300毫米的尺寸可与齿轮操作机构一起使用，可以很容易地配置成三路总成。Vic-300主密封蝶阀可容纳2英寸/ 50mm的绝缘材料。当需要超过2英寸/50毫米的绝缘层时，可额外增加2英寸/50毫米的伸长脖子。4½" / 120毫米长手轮输入轴扩展可用于阀门尺寸2 - 8 / 50 - 200毫米,3½" / 90毫米长手轮输入轴扩展可供10 - 12”阀/ 25 - 300毫米大小。蝶阀阀门SU模型下载_sketchup草图大师SKP模型
