图纸介绍

                建筑功能：医疗                                             高度类别：高层建筑

                 结构形式：钢筋混凝土结构,钢结构               建筑面积：467657.61㎡

                 地上层数：23层                                             地下层数：3层

                 图纸深度：施工图                                          设计时间：2019,2020

                  地下室用途：车库,设备用房                           负荷等级：一级,二级,三级

                  防雷等级：第二类                                          火灾保护分级：一级

                  接地方式：TN-S 项目位置：广东                   强电设计：低压配电,电气照明,建筑物防雷,接地安全

                  弱电设计：火灾自动报警系统,综合布线系统,有线电视和卫星接收系统,信息网络系统本资料为广东三甲医院改扩建建筑、结构、水暖、电气施工图(含智能化、BIM)

一、工程概况

本建筑物位干厂东 省深圳市总床位教为 2000床。 主要由地下车库感染楼污水站及锅炉房，行政后勤楼住院楼医技楼;门诊楼等多栋单体组成总建筑面积 467657.61平方米。本次出图范围为二期一段的地下室行政后勤楼，感梁楼，新住院楼及医投楼。 )地下共 3层。地下 1层主要为 停车库、电接入机房、核医学科、厨房、餐厅、维修办公、 生活厨余垃圾转运 中心、交通接驳通道及相关配套服务地下 2 层主要为停车库、 变配电所、发电私房、电配线间、生活水泵 房换热机房、雨水回收泵房、纯水机房、医疗垃圾转运中心、被服库、接驳交通大厅， 地下3层主要为:停车库、 救疗科、郗岭机房、热回收机房、接驳交通大斤。

二. 设计范围

1. 本工程设计包括红线内的以下电气系统:

1) 10/0.4KV变配电系统;

2) 动力配电系统;

3) 照明配电系统;

4) 防雷及接地系统;

5) 人防工程。

三、智能化设计内容

4.1本次设计根据建设单位的要求参照《智能建筑设计标准》GB/T50314- 2015的相关规定而设置适用于本项目的用地红线范围之内。

4.2信息设施系统 1)本工程针对来自建筑内外的各种多媒体信息 提供接收、在储、处理、交换、传输等功能实现便利、快捷、高效的信息传输业务满足人们相 互沟通与联系的社会需求。

2)本次资计提 供以下信息设施系统

光分配网系统

综合布线系统

信息网络系统

无线对讲系统

多媒体会武系统

多媒体信息系统

信息引导与发布系统不含显示屏) 电梯五方对讲系统(预留管槽

时钟同步系统

3)包括市疏地视、 电话、宽带接入移动还信室内外覆盖系统用户电话交换系统有线电视系统等由运营商另行部署。

4)各类信息显示屏包括LED、LCD、液晶电视等，均由使用单位按照室内装饰设计的要求行采购。

5)公共广播系统与消防应急广播共用一套系统由消防弱电专业另行部署详见建筑电气专业的设计成果。

6)物流系统机器人系统的无线通讯系统由各个系统自行配套。

7)公共信息网络、 办公网络、无线网络等系统软硬件设备均由使用单位另行部署设计按照使用单位要求配合完成基础管线设计。

部分图纸展示：

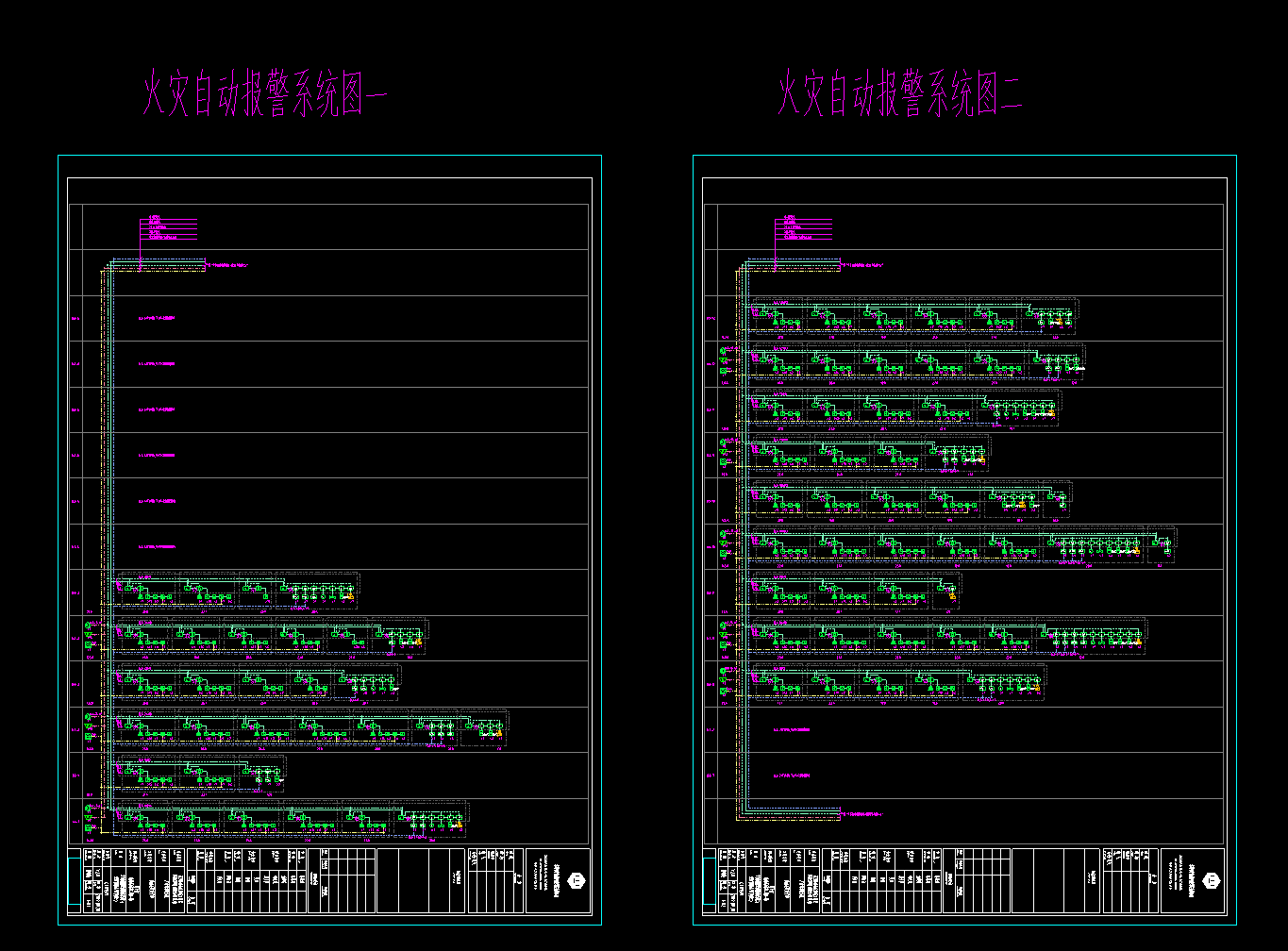

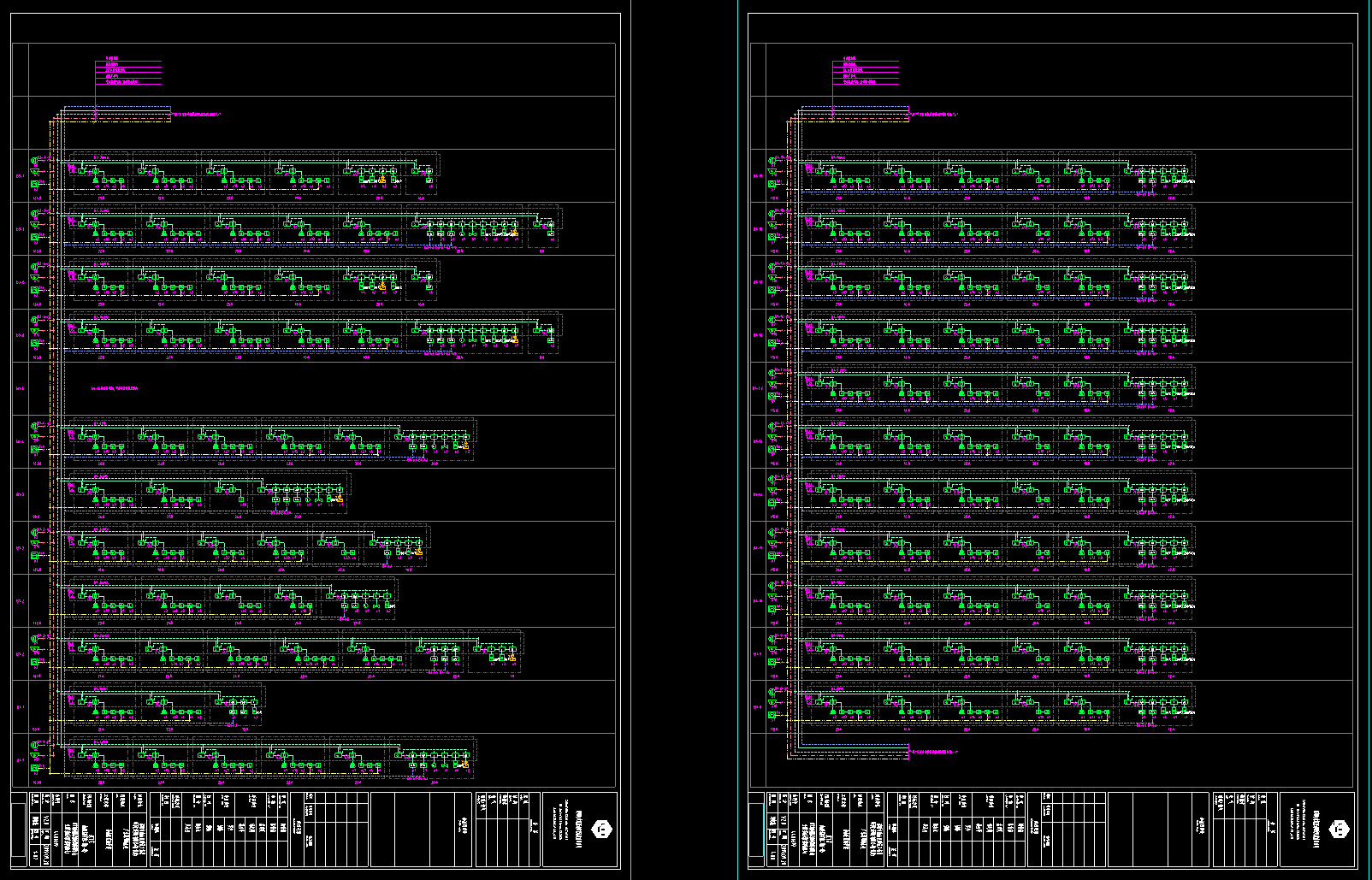

2-地下室消防-电气火灾，消防电源监控

2-地下室消防-气体灭火控制系统及平面图

2-地下室消防-气体灭火控制系统及平面图1

2-地下室消防-气体灭火控制系统及平面图3

2-地下室消防-气体灭火控制系统及平面图
