图纸介绍

                建筑功能：文化                                         高度类别：高层建筑

                建筑面积：137611㎡                                 地上层数：6层

               地下层数：3层                                            图纸深度：施工图

               设计时间：2019                                         地下室用途：人防,设备用房

               负荷等级：一级,二级,三级                         防雷等级：第二类

               火灾保护分级：一级                                  有线电视：D类

              接地方式：TN-S 项目位置：广东强电设计：配变电所,低压配电,电气照明,建筑物防雷,接地安全

              弱电设计：视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,建筑设备监控系统,综合布线系统,通信系统,会议系统,公共信息显示系统,智能化集成,机房工程,呼应信号及信息显示

本资料为13万平艺术管机电智能施工图

一.工程概况

本项目位于深圳市龙华区,总建筑面积137611平方米,其中深圳美术馆新馆项目总建筑面积65660平方米(含地下),深圳市第二图书馆总建筑面积为71951平方米(含地下);建筑高度40米。美术馆地上6层、图书馆地上6层,分别为美术馆展览、图书馆书库和综合阅览,及各自内部办公等配套功能;美术馆地下共3层(局部一层),图书馆地下共3层。为地下车库及设备房等配套用房,包括各自内部书库、画库等。本项目属于深圳市新建大型文化类公共建筑,设计使用年限为50年,属一类高层建筑,设计建筑耐火等级为一级,建筑防水等级为一级;负三层设置两个人防单元,人防类别为甲类常六级核六级二等人员掩蔽所。机房位置:公共开关房设在首层(两馆共用);美术馆变电所设在负一层(包含高压配电室、低压配电室、制冷机房变配电室、充电桩预留配电室、发电机房);图书馆变电所设在负一层(包含高压配电室、低压配电室、充电桩预留配电室、数据中心配电室、发电机房);空调制冷主机房位于负一层;消防水泵房设在负一层;美术馆消防安保室设在首层;图书馆消防安保室设在首层。

二、智能化设计范围

2.1本项目的用地红线范围内,地上及地下建筑及其附属物;依据设计分工界面,本次智能化设计仅包含分工界面内的范围。

2.2本次设计共包括:通信接入系统、建筑设备管理系统、能源管理系统、视听会议系统、多媒体信息发布与查询系统、机房工程、综合布线系统、计算机网络系统、视频监控系统、周界区域防控与防盗报警系统、无线对讲系统、电子巡更系统、车辆管理系统、客流统计、一卡通系统、五方对讲及电梯监控系统、楼宇信息智慧平台。视频监控系统、周界区域防控与防盗报警系统、无线对讲系统、电子巡更系统、车辆管理系统、门禁系统具体详见安防专篇。

两馆做为二个独立的建筑各自独立管理,智能化子系统分别各自独立设计及建造。

设计分工界面

三、强电设计范围

3.1 本设计包括建筑红线以内的以下设计内容:

3.1.1 10/0.4kV变配电系统

3.1.2 动力配电系统

3.1.3 照明配电系统

3.1.4 防雷接地及安全保护系统

3.1.5 人防工程(单项设计)

部分图纸展示：

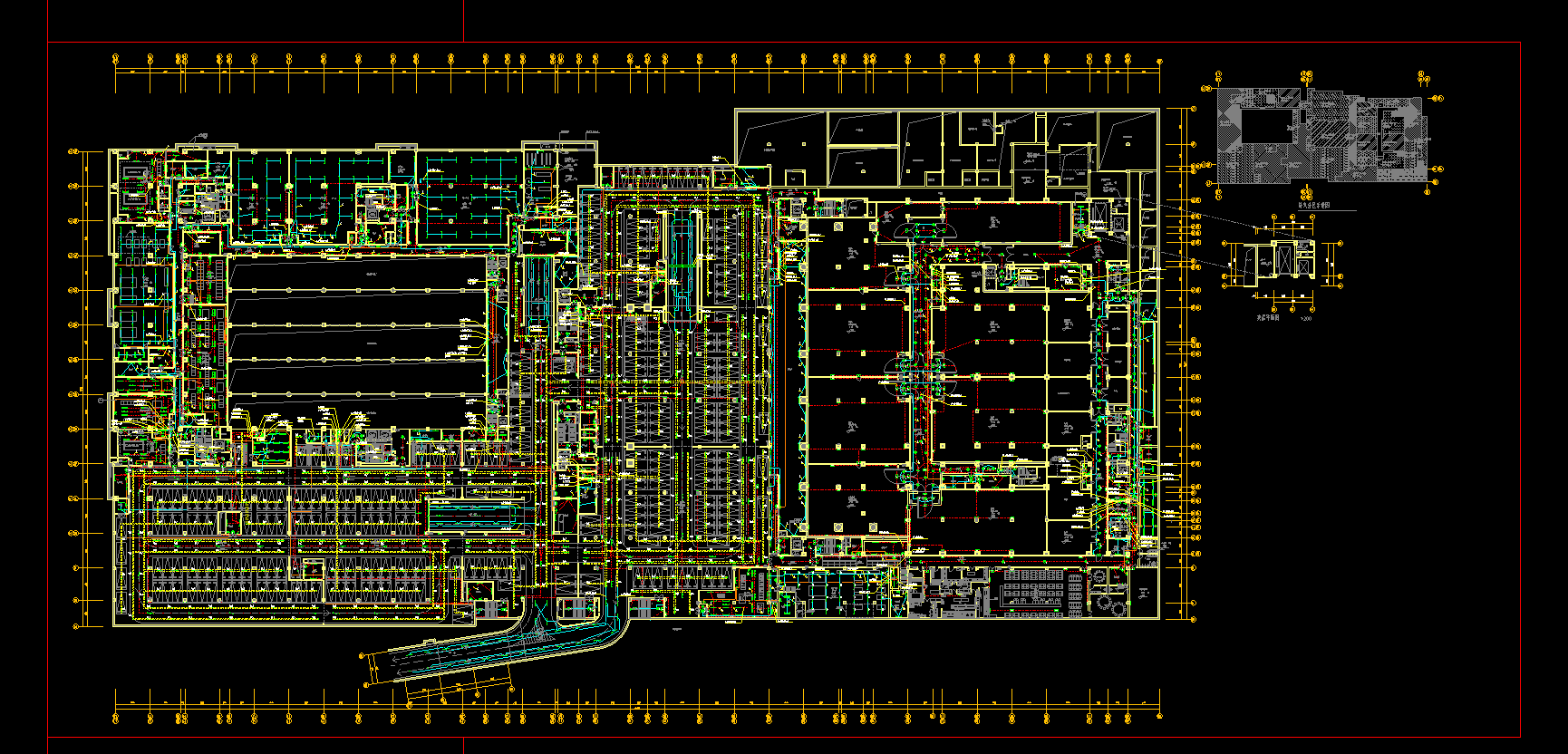

电气总平面图

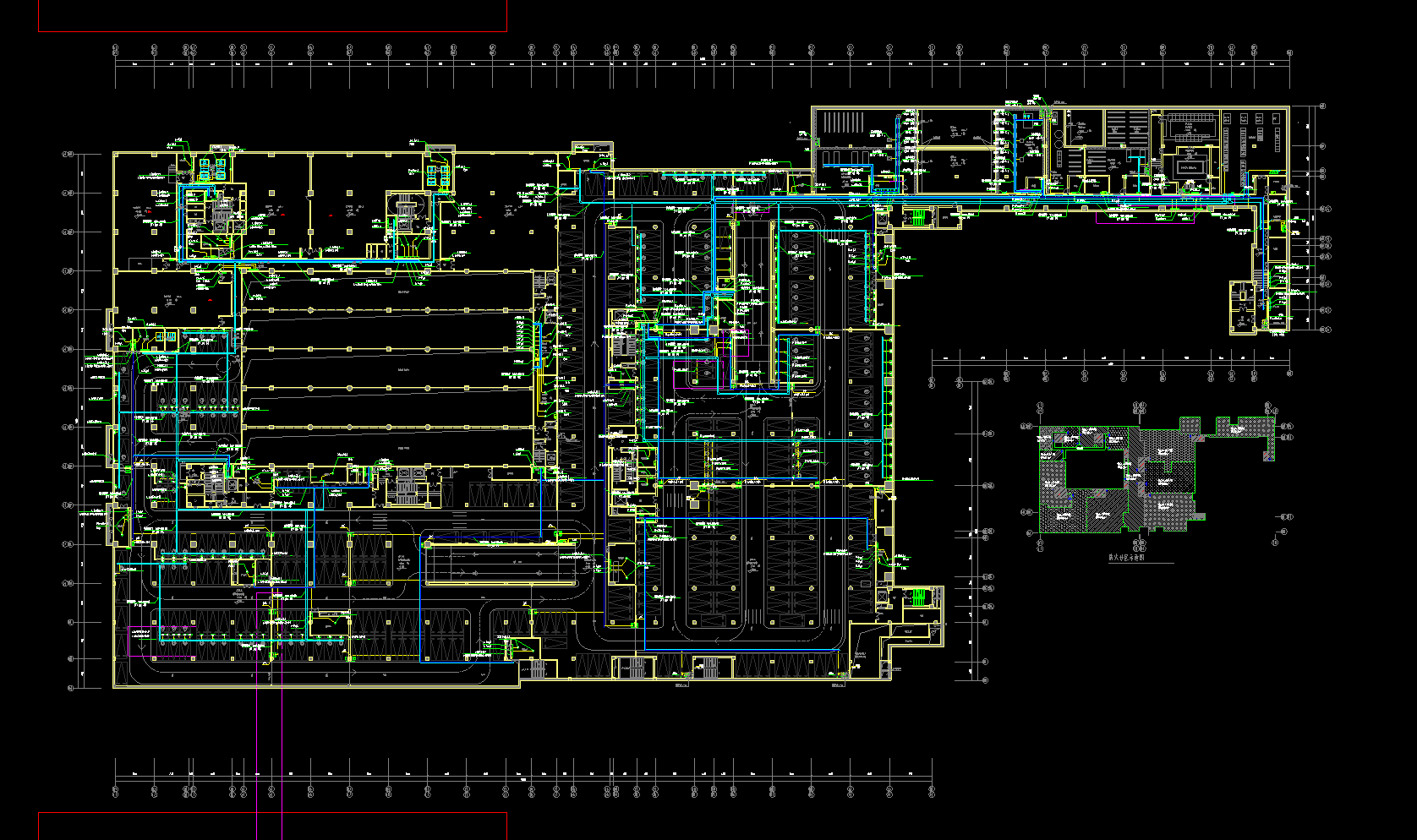

美术馆消防系统图

强电设计施工说明图

强电设计施工说明图1
