图纸介绍

                 建筑功能：教育                                                             高度类别：多层建筑

                 结构形式：其他结构                                                      建筑面积：19915.18㎡

                 地上层数：5层                                                              图纸深度：施工图

                 设计时间：2015.2016                                                   负荷等级：二级,三级

                 防雷等级：第二类                                                          接地方式：TN-C-S

                项目位置：四川                                                              强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它

                弱电设计：火灾自动报警系统,入侵报警系统,视频监控系统,停车场管理系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统,公共信息显示系统,其它概况：

本工程为四川省某职业学院一期，周边市政设施在道路交通、给排水、电力、通讯、能源等方面均已基本配套成熟。本子项为图书馆，建筑面积19915.18m²，建筑层数为地上五层;建筑高度21.55m(室外地坪至大屋面结构板的高度)，为多层公共建筑。

设计范围：

380/220V配电系统;照明系统;建筑物防雷、接地系统及安全措施;

火灾自动报警及消防联动控制系统;电气火灾监控系统;

消防电源监控系统;防火门监控系统;火警广播兼背景音乐系统;

电话、网络系统(综合布线系统);有线电视系统;

视频监控系统;信息发布及查询系统;校园一卡通系统;

防盗报警系统;停车场管理系统。

部分图纸展示：

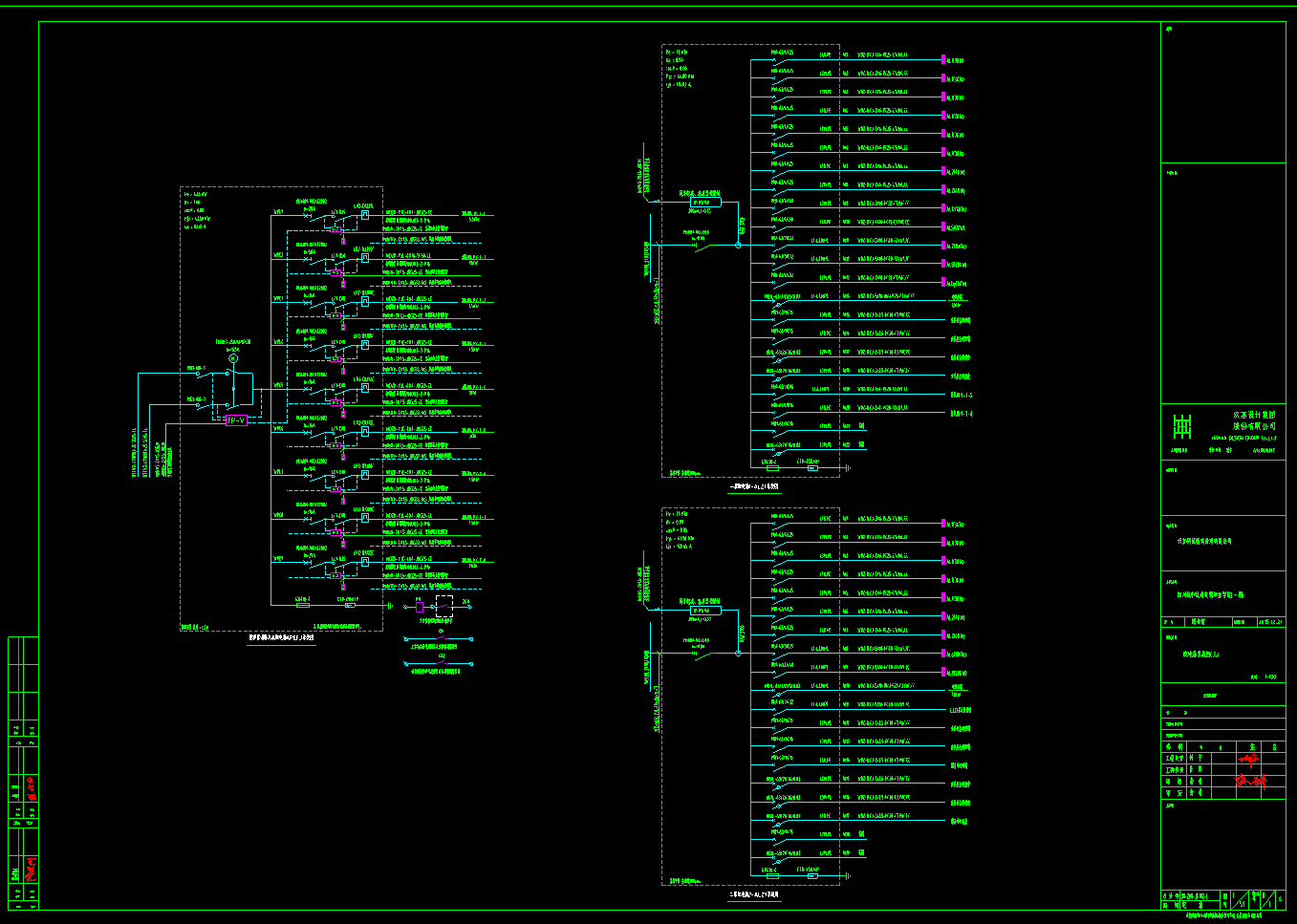

应急照明配电箱系统图

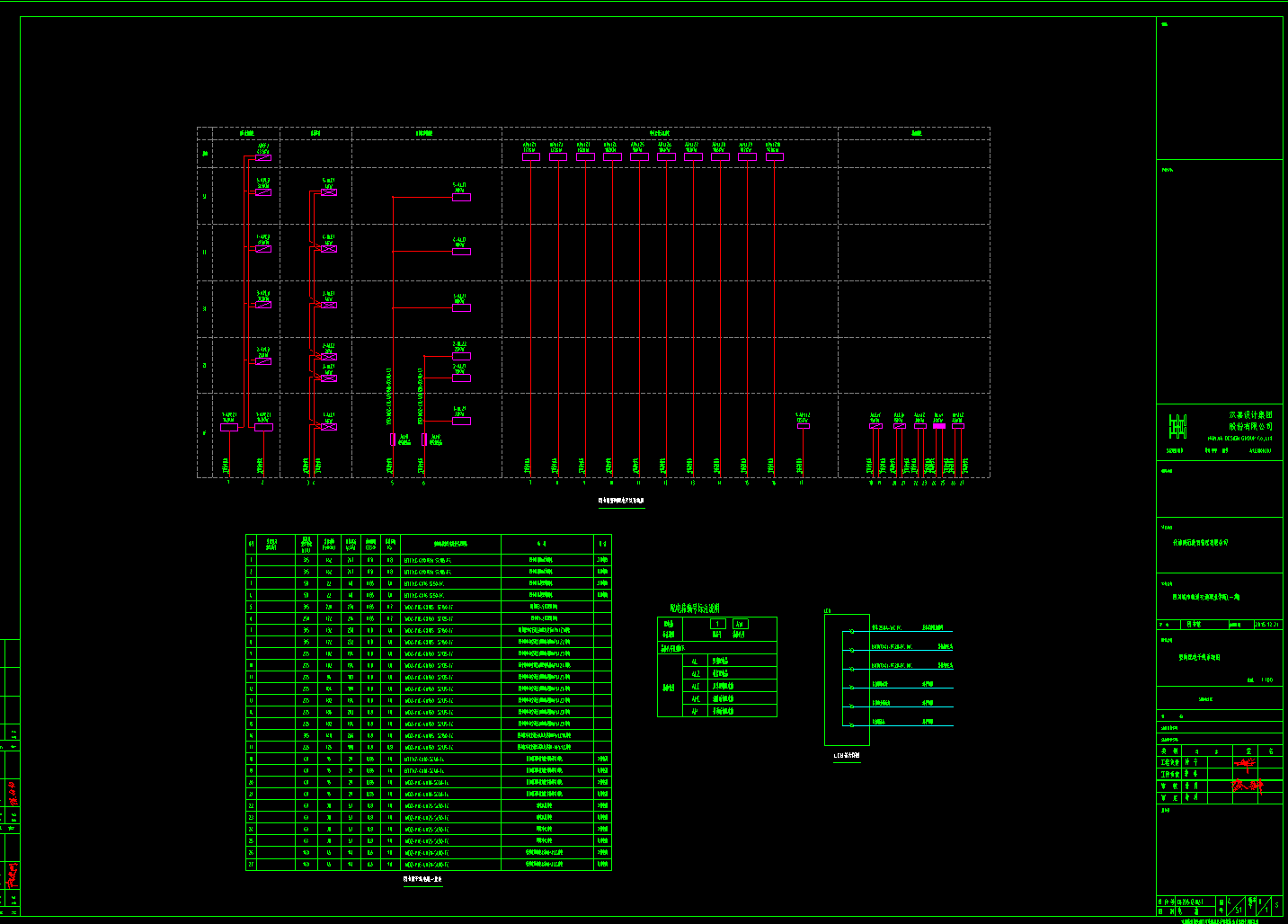

中央空调主机配电系统图

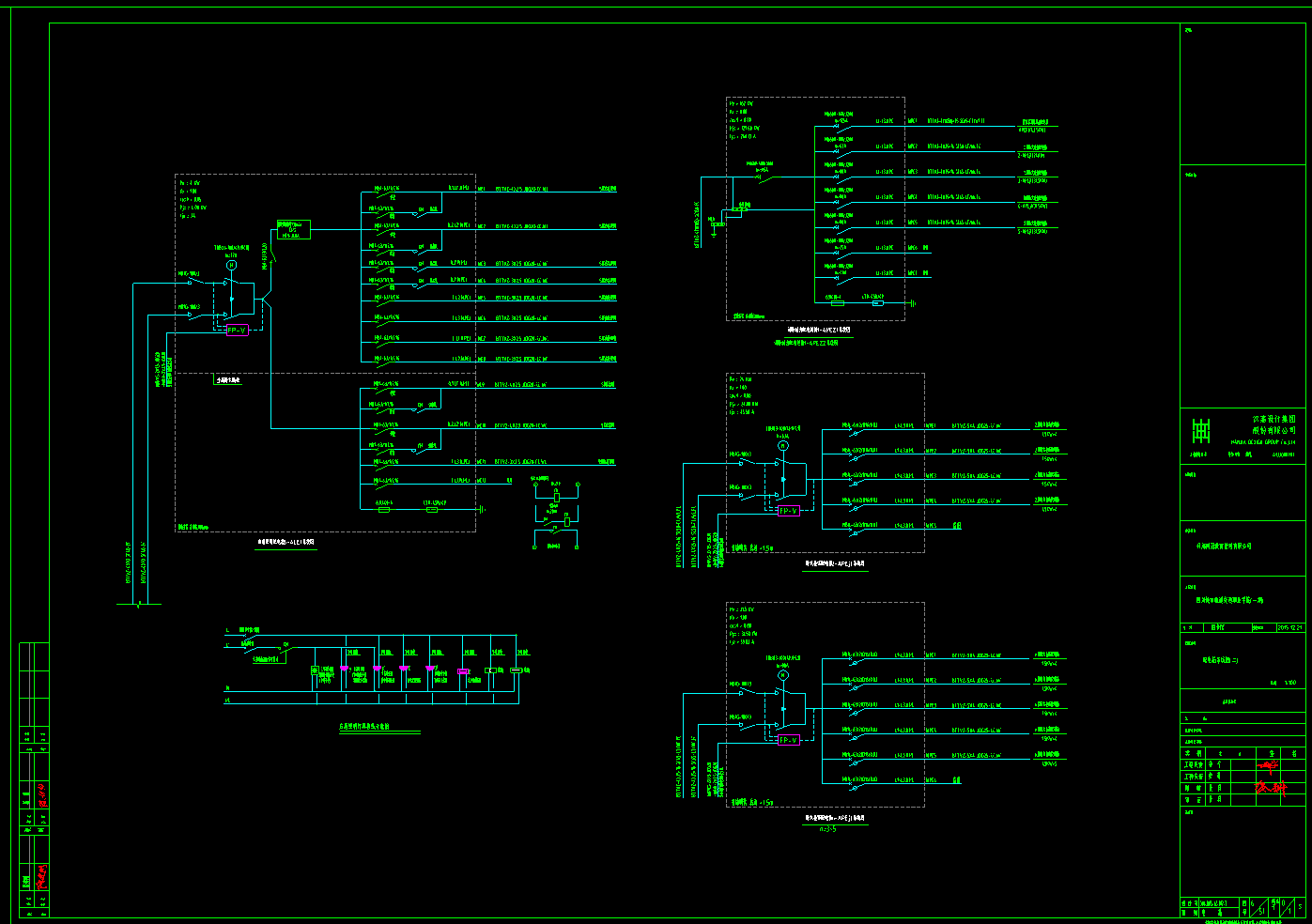

二层配电箱系统图

电力平面图3

电力平面图1

电力平面图
